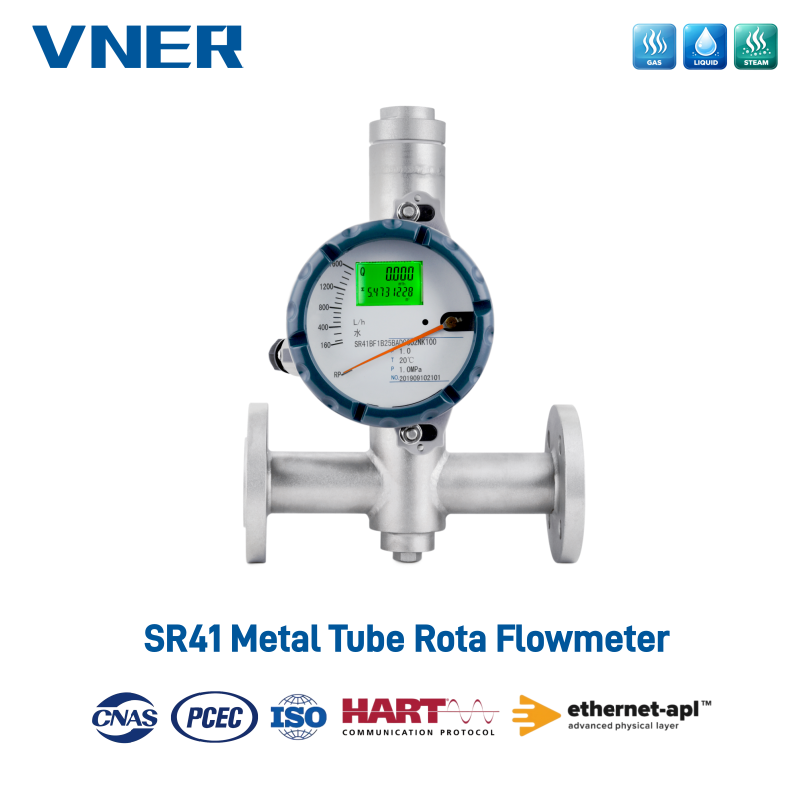

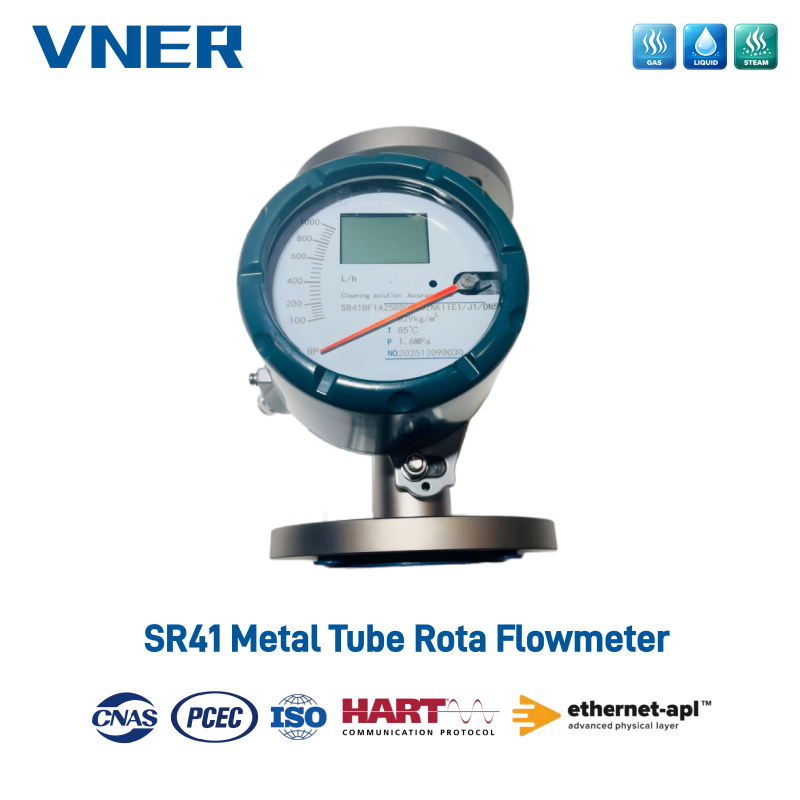

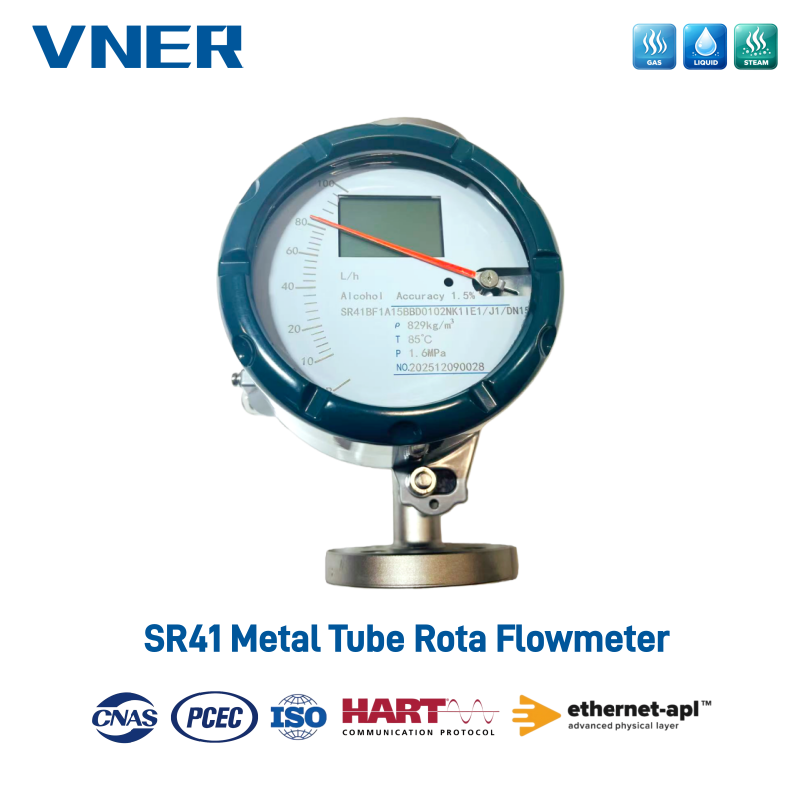

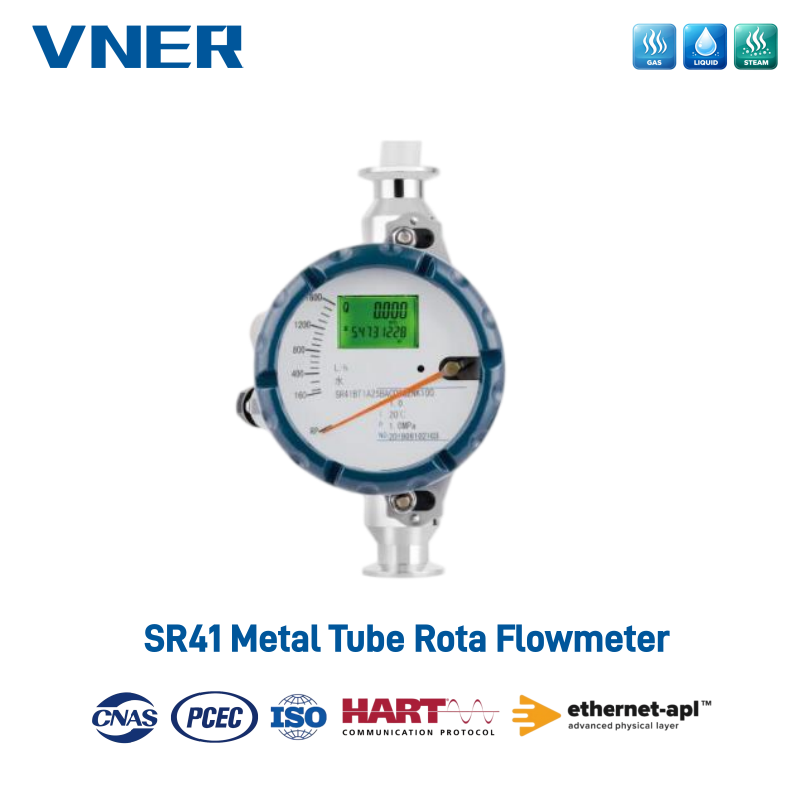

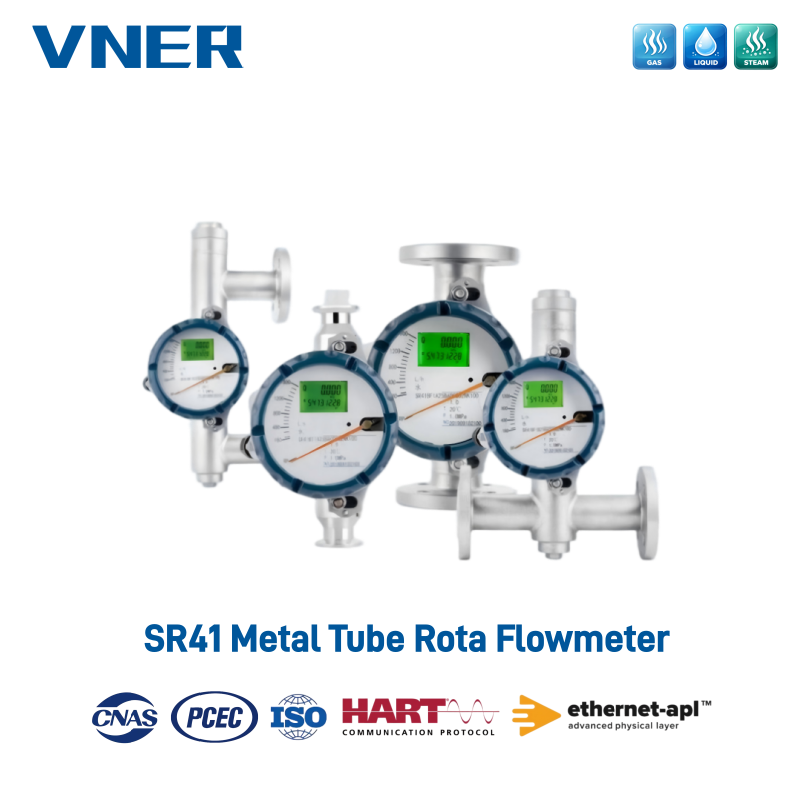

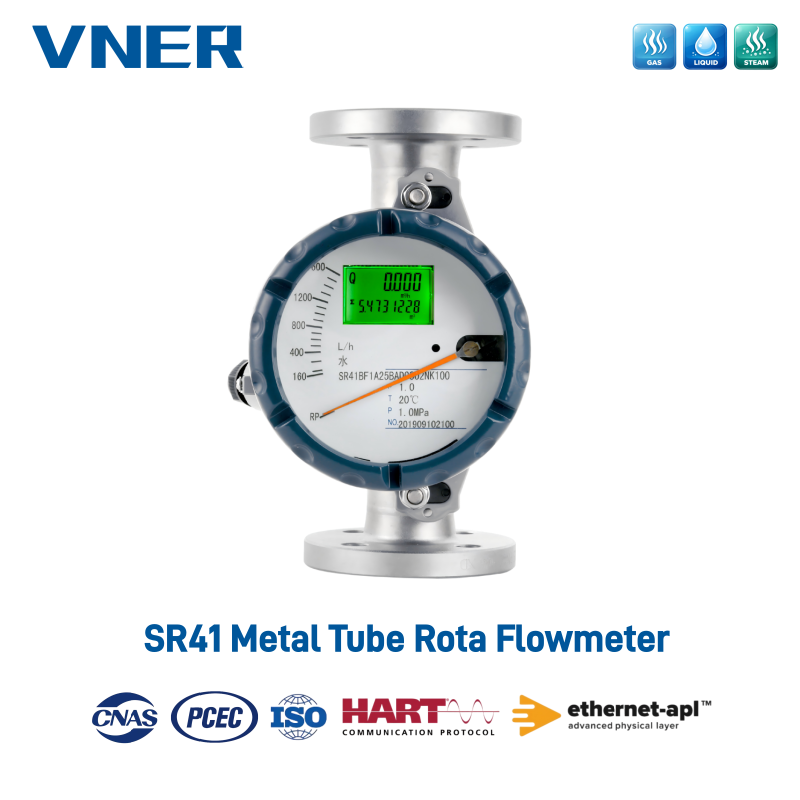

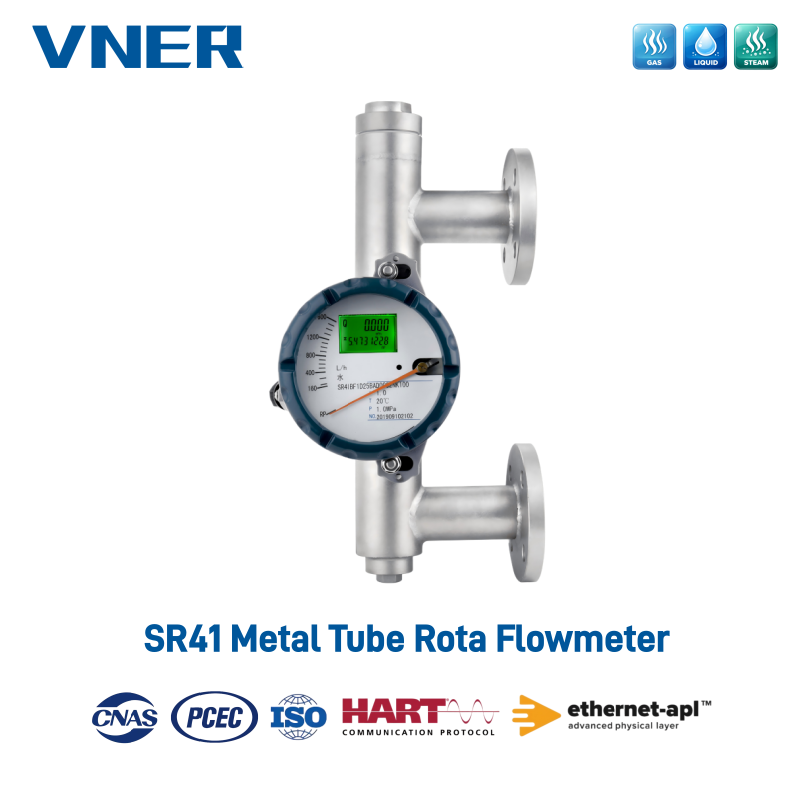

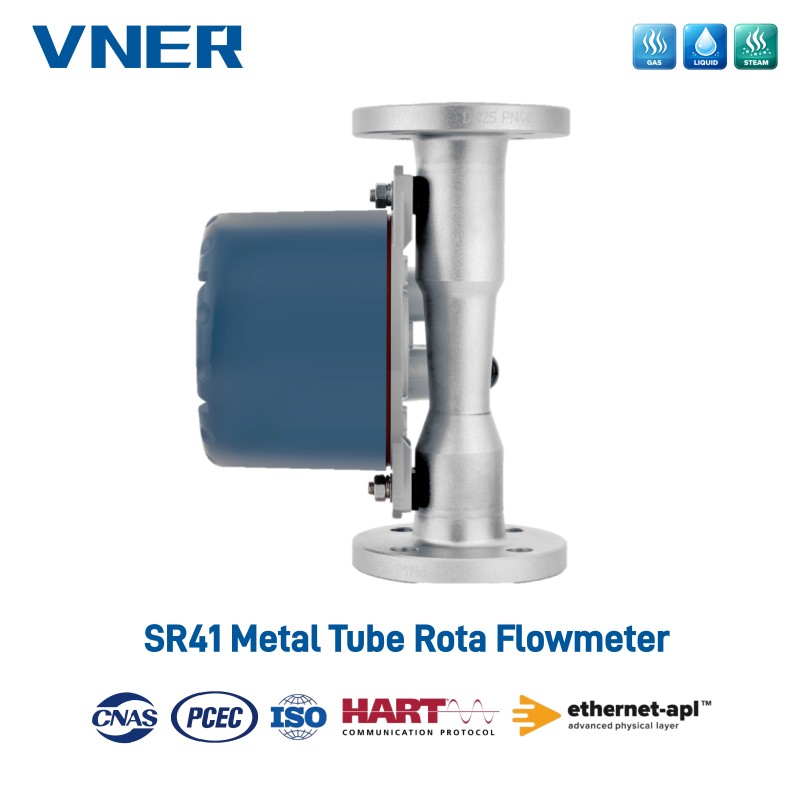

Rotamètre à tube métallique SR41 Fabricants

Le rotamètre SR41 est un débitmètre à surface variable (VA) entièrement métallique conçu pour une mesure précise des liquides, des gaz et de la vapeur. Il est largement utilisé dans des secteurs tels que le pétrole et le gaz, le traitement chimique, la métallurgie, la production d'électricité, l'alimentation et les boissons, les produits pharmaceutiques et les pâtes et papiers.

Le rotamètre SR41 présente une construction entièrement métallique avec un tube de mesure conique intégralement formé, offrant une résistance mécanique exceptionnelle, une stabilité à long terme et une résistance aux contraintes du processus. Sa conception modulaire et intelligente de l'indicateur, combinée à un encombrement compact et à une courte course du flotteur, garantit une mesure fiable même dans les installations où l'espace est limité.

Avec un profil de perte de charge faible, une capacité à haute température et haute pression et une utilisation intensive de matériaux résistant à la corrosion, le rotamètre SR41 est parfaitement adapté aux environnements de fonctionnement difficiles et aux fluides agressifs. Un nouveau système de transmission par couplage magnétique assure une sortie de signal stable tout en maintenant une isolation complète entre la chambre de mesure et l'unité d'indication ou de transmission.

• Rotamètre à surface variable entièrement métallique pour la mesure des liquides, des gaz et de la vapeur

• Tube de mesure conique monobloc pour une robustesse mécanique améliorée

• Conception d'indicateur modulaire et intelligente pour une configuration flexible

• Structure compacte avec course courte et espace d'installation réduit

• Faible perte de pression pour une efficacité améliorée du système

• Transmission à couplage magnétique avancée pour une sortie de signal stable et fiable

• Conçu pour les applications à haute température et haute pression

• Matériaux résistants à la corrosion adaptés aux fluides durs et agressifs

• Écran LCD intelligent prenant en charge :

• Indication de débit instantané et totalisé

• Sortie analogique 4-20 mA

• Sortie de signal de commutation

• Fonctions d'alarme haute et basse

• Protocole de communication HART

• Plusieurs options d'alimentation : 24 V CC ou alimenté par batterie

• Correction en plusieurs étapes pour la viscosité, la densité, la température et la pression

• Filtre magnétique ou isolation thermique/gaine chauffante en option disponible sur demande

• Médias mesurés : Gaz/Liquide/Vapeur

• Classe de précision : classe 1,5/classe 2,5.

• Rapport de plage de débit : 20:1

• Diamètre nominal : DN15 à DN100 (15-100 mm)

• Pression de service maximale :

  1,6 MPa / 2,5 MPa / 4,0 MPa /

  Classe 150 / Classe 300 / Classe 600 / Classe 900

• Plage de mesure du débit :

• Eau (20 °C) : 2,5 à 100 000 L/h

• Air (0,1 MPa, 20 °C) : 0,07 à 1 000 m³/h

• Viscosité applicable :

• DN15 : ≤ 5 mPa·s

• DN25–DN100 : ≤ 350 mPa·s

• Principe de mesure : zone variable (VA)

• Type de tube de mesure : tube métallique conique

• Graduation de l'échelle : calibrée en fonction des unités de débit sélectionnées
