Débitmètre à ultrasons VNFT Fabricants

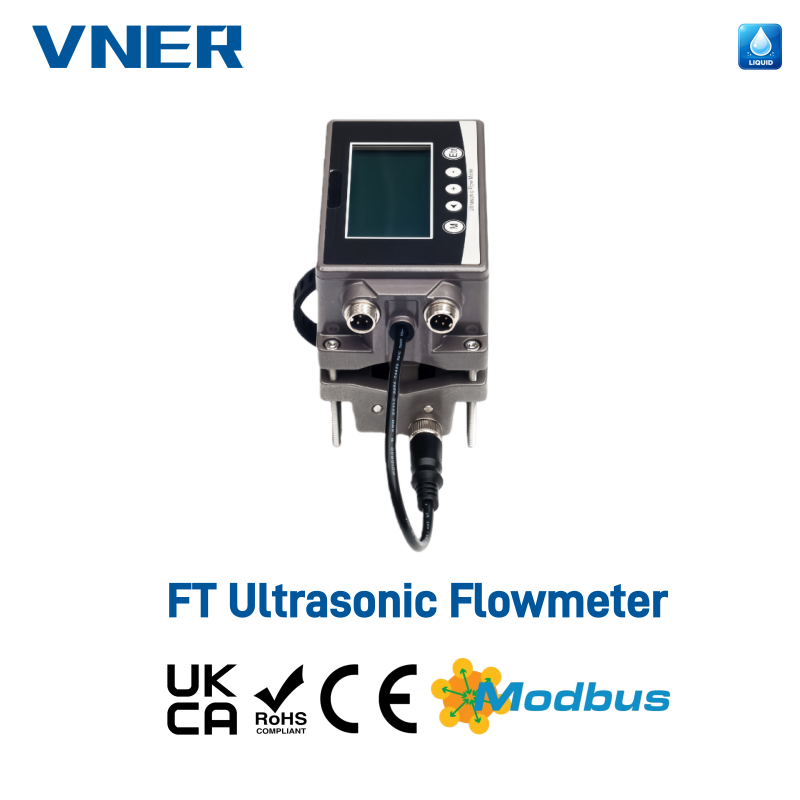

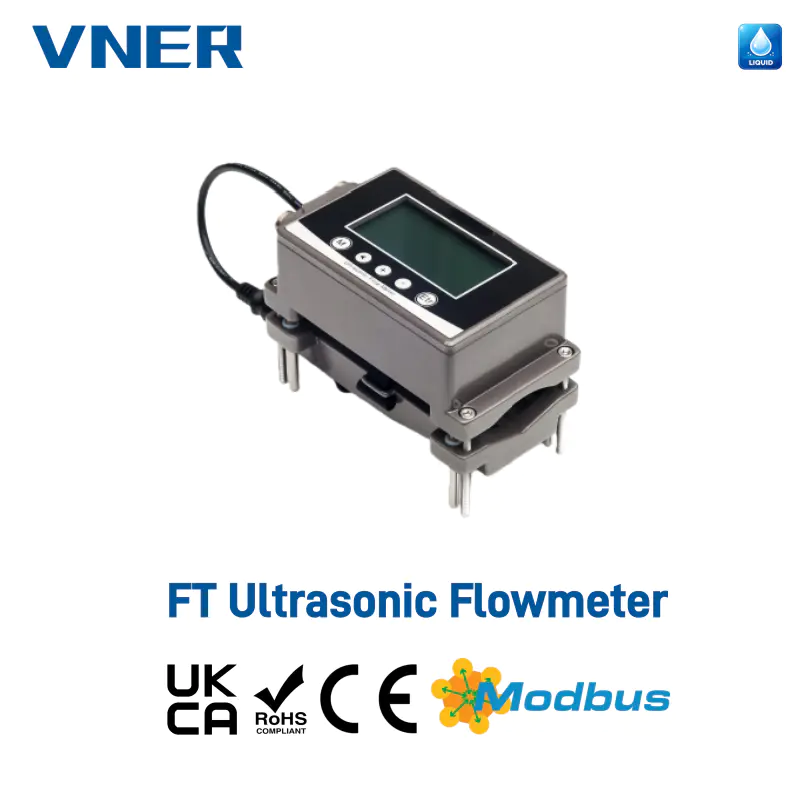

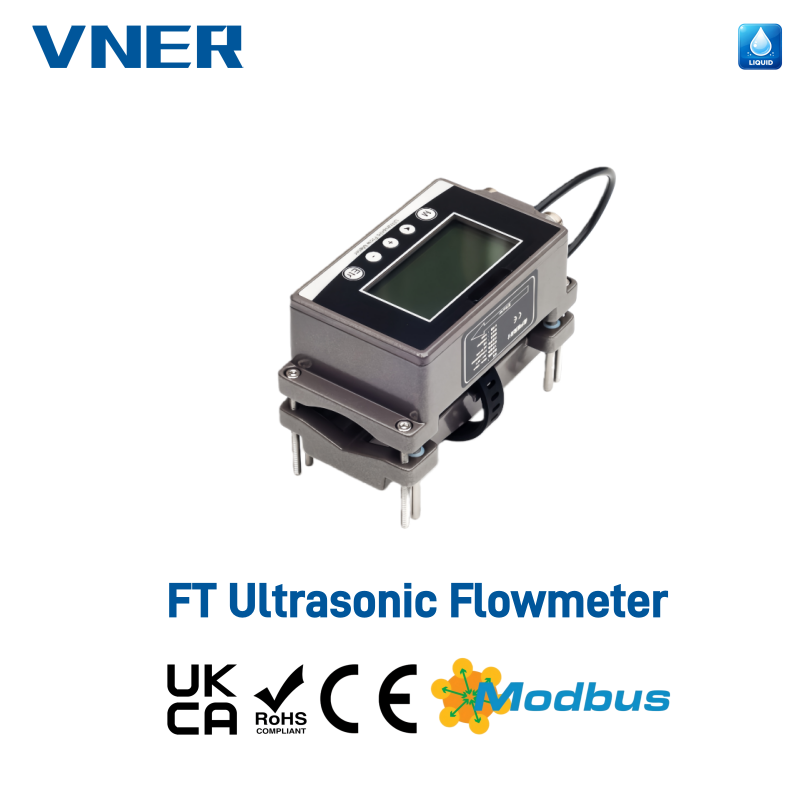

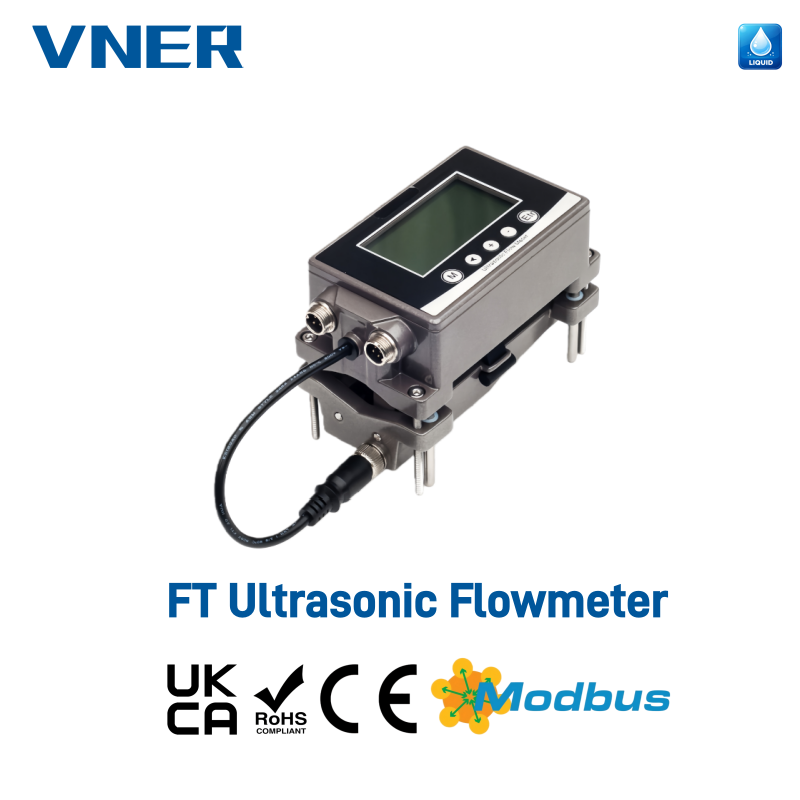

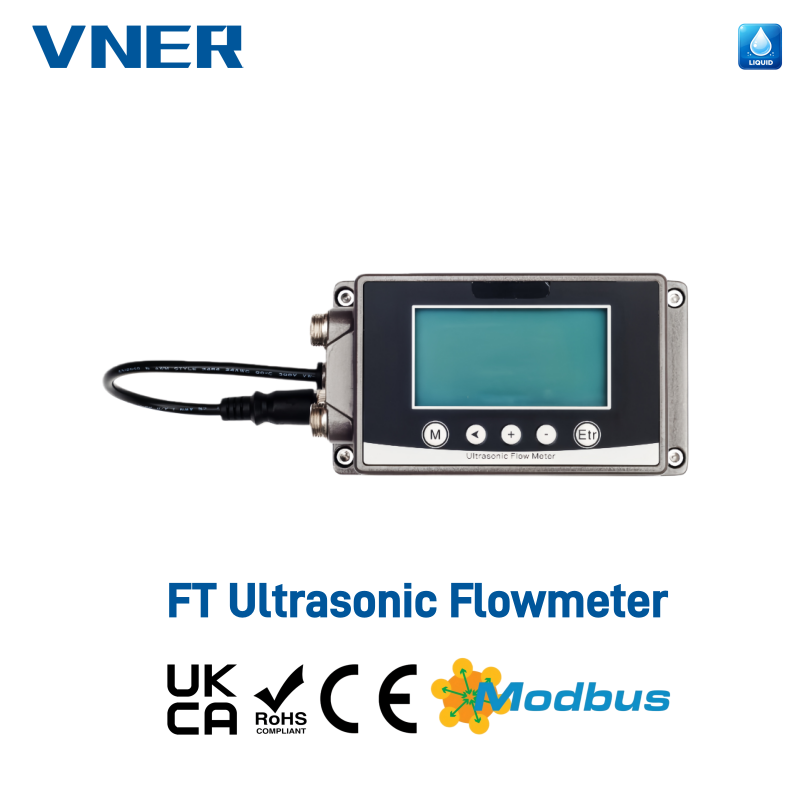

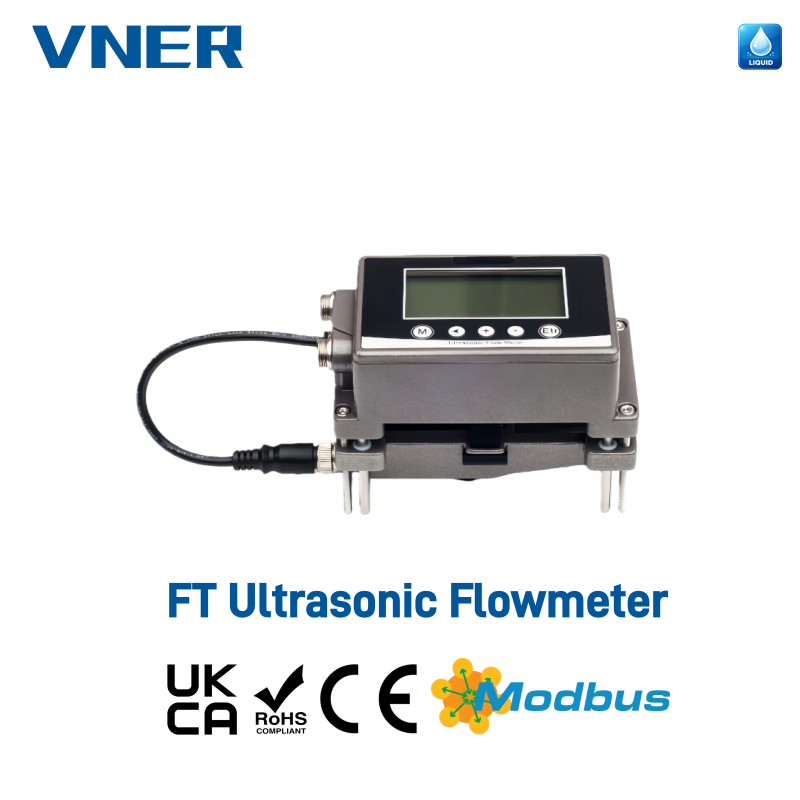

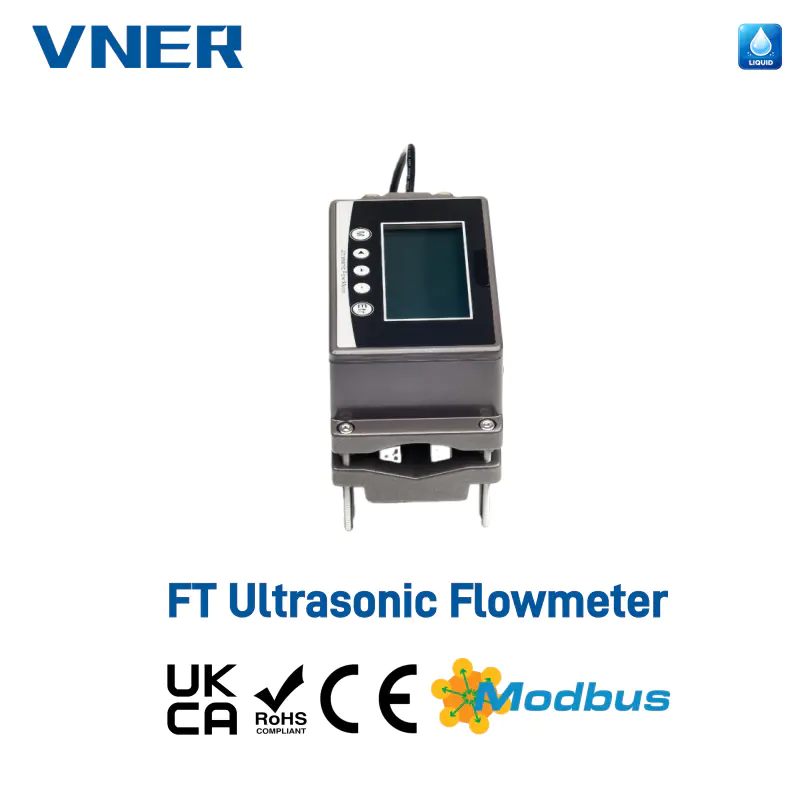

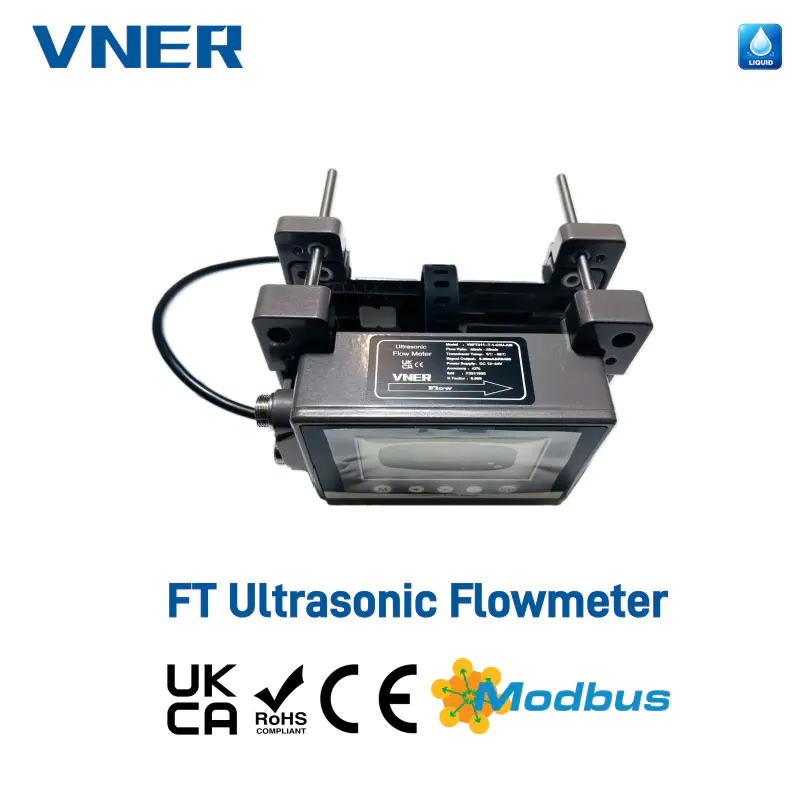

Débitmètre à ultrasons à pince VNFT211

Solution pour tuyaux de petite taille (DN15 à DN65)

Principe de fonctionnement

Le débitmètre à ultrasons VNFT211 fonctionne sur la base du principe de mesure par ultrasons du temps de transit . Deux transducteurs ultrasoniques externes à pince sont montés sur la surface extérieure du tuyau. En transmettant et en recevant des signaux ultrasoniques en amont et en aval à travers la paroi du tuyau et le milieu liquide, l'instrument calcule la différence de temps provoquée par la vitesse d'écoulement du fluide.
Ce différentiel de temps est directement proportionnel au débit, permettant une mesure précise du débit sans contact direct avec le fluide de processus .

En tant que solution de mesure non intrusive, le VNFT211 élimine la perte de pression, évite les risques de contamination et garantit un fonctionnement ininterrompu du système.

Conception à pince non intrusive

• Installation externe par pince sans couper les tuyaux ni arrêter le processus

• Aucun contact avec le milieu liquide, éliminant ainsi la perte de pression et le risque de contamination

• Idéal pour les projets de rénovation et les systèmes à fonctionnement continu

Installation rapide et conviviale

• L'installation et la mise en service peuvent être complétées en quelques minutes

• Aucun outil spécial ni modification du pipeline requis

• Réduit considérablement les coûts de main-d’œuvre et les temps d’arrêt

Configuration flexible et compatibilité étendue

• Un jeu de capteurs universel prend en charge toutes les tailles de tuyaux dans la plage de mesure

• Compatible avec tuyaux métalliques et tuyaux en plastique rigide (PVC, PP, PVDF)

• Convient aux canalisations DN15 à DN65

Affichage clair et informatif

• Écran LCD haute résolution 256 × 128

• Affiche le débit, le débit accumulé, les informations d'état et les alarmes

• Les lectures de débit peuvent être surveillées directement sur site

Capacité de mesure d'énergie (en option)

• Peut être configuré comme un Compteur d'énergie de refroidissement/chauffage à ultrasons (compteur BTU)

• Prend en charge la surveillance et la gestion de la consommation d’énergie

• Convient aux applications de CVC, d'eau glacée et de chauffage

Communication et production industrielles

• Norme Sortie analogique 4-20 mA

• ModbusRS485 communication pour l'intégration avec les systèmes PLC et DCS

• Sortie d'impulsion (OCT) et sortie d'alarme relais en option

• Permet la surveillance à distance, l'acquisition de données et l'analyse de l'efficacité

Performance industrielle fiable

• Coupure d'usine à basse vitesse à 0,08 m/s pour éviter les fausses lectures

• Temps de réponse rapide réglable de 0,5 à 60 secondes

• Stockage des données à long terme avec sauvegarde EEPROM (plus de 10 ans)

• Conçu pour un fonctionnement stable dans des environnements industriels difficiles

Applications typiques

• Systèmes d'approvisionnement et de distribution d'eau

• Circuits d'eau glacée et de chauffage CVC

• Suivi de la consommation d'énergie

• Mesure des eaux de procédés industriels

• Projets de rénovation avec espace d'installation limité
