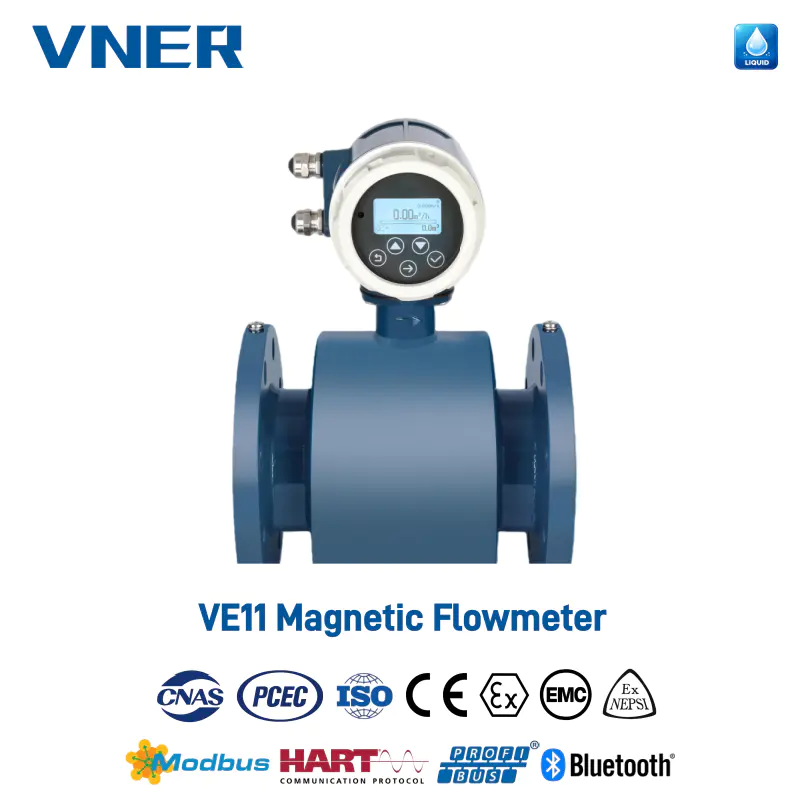

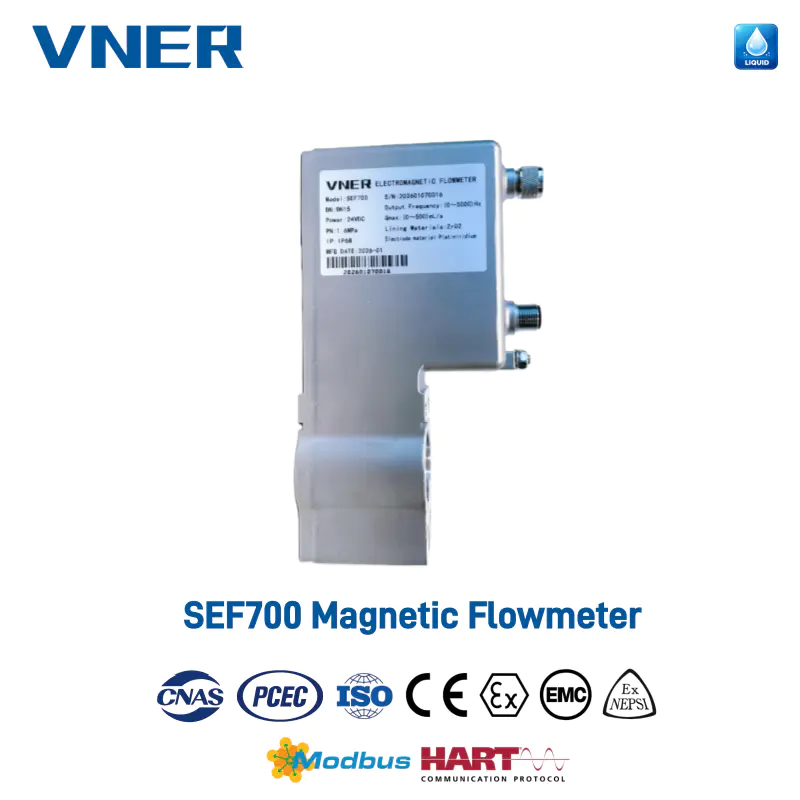

Débitmètre électromagnétique VE Fabricants

Le débitmètre électromagnétique fonctionne sur la base de la loi d'induction de Faraday, qui stipule qu'une force électromotrice (EMF) est induite dans un conducteur lorsqu'il se déplace à travers un champ magnétique. Ce principe de mesure peut être appliqué aux fluides conducteurs. Lorsqu'un tel fluide s'écoule dans un tuyau perpendiculairement à la direction d'un champ magnétique, une CEM induite est générée dans le fluide. Cette CEM induite peut être mesurée à l’aide de deux électrodes placées symétriquement.

La tension du signal Ue est directement proportionnelle à la densité de flux magnétique B, à la distance entre les électrodes D et à la vitesse moyenne du fluide V. Puisque la densité de flux magnétique B et la distance entre les électrodes D sont constantes, la tension du signal Ue est directement proportionnelle à la vitesse d'écoulement moyenne V.
L'équation utilisée pour calculer le débit volumétrique indique que la tension du signal Ue est linéairement proportionnelle au débit volumétrique.
La tension du signal induit est convertie en signaux de sortie analogiques et numériques mis à l'échelle dans le convertisseur.

• Aucune pièce mobile ni composant obstructif à l’intérieur du pipeline, ce qui n’entraîne pratiquement aucune perte de pression supplémentaire pendant la mesure.
• Les résultats de mesure sont presque indépendants de la pression, de la température, de la densité et de la viscosité du fluide.
• Convient pour mesurer le débit de divers liquides conducteurs, tels que l'eau, les eaux usées, les boissons, les matières premières chimiques, les liquides visqueux, la pâte, la boue, le lisier, etc.
• Utilise des composants SMD et la technologie SMT pour une fiabilité élevée des circuits et une faible consommation d'énergie.
• Microprocesseur intégré pour un calcul rapide et une excitation d'onde rectangulaire basse fréquence programmable, améliorant la stabilité des mesures de débit.

• Taille nominale : DN (3-3000 mm)
• Milieu mesuré : liquides conducteurs, boues et abrasifs
• Température de processus : -20~±180°C
• Pression nominale : Pression nominale standard :
  >DN100-1,6MPa
• Précision de la mesure du débit : ±0,2 %, ±0,3 %, ±0,5 %
• Répétabilité : s 0,1 %
• Sortie : (4~20) mA, HART, Modbus RS485, impulsion, en option
