Sélection d'un débitmètre électromagnétique : un guide éprouvé sur le terrain (liners, électrodes, conductivité)

Pour qui c'est

Ingénieurs d'usine, concepteurs de processus, équipes de maintenance et acheteurs techniques qui ont besoin d'un moyen rapide et fiable pour spécifier le magmètre adapté aux conditions réelles.

1) Qu’est-ce qu’un magmètre (et n’est-il pas)

Débitmètres électromagnétiques mesurer conducteur liquides avec pas d'élément d'étranglement et pas de pièces mobiles . Ils excellent dans les services abrasifs et courosifs et dominent les eaux municipales et les eaux usées, le transfert de produits chimiques, les boues minières et les processus hygiéniques (aliments et boissons, produits pharmaceutiques).

• Points forts : perte de pression négligeable, large plage DN, précision stable, excellentes options chimiques/abrasion.
• Limites : exiger une conductivité minimale ; pas pour les hydrocarbures/l'eau ultra pure, sauf si vous utilisez des conceptions à faible conductivité.

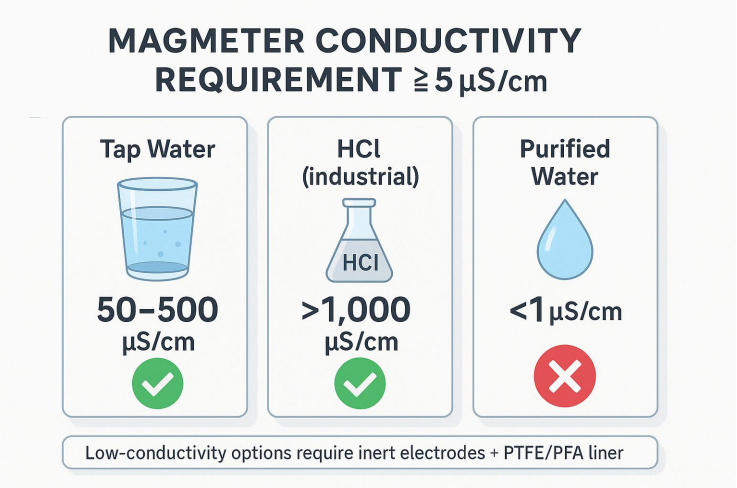

Seuil de conductivité (μS/cm)

Les magmètres standards nécessitent ≥ 5 µS/cm . Références typiques : Eau du robinet : 50-500, HCl (industriel) : >1 000, Eau purifiée : <1 → ne convient pas.

Les cas limites peuvent utiliser électrodes inertes (Pt‑Ir/Hastelloy C) avec revêtements à faible adsorption (PTFE/PFA) ; confirmer avec le fabricant.

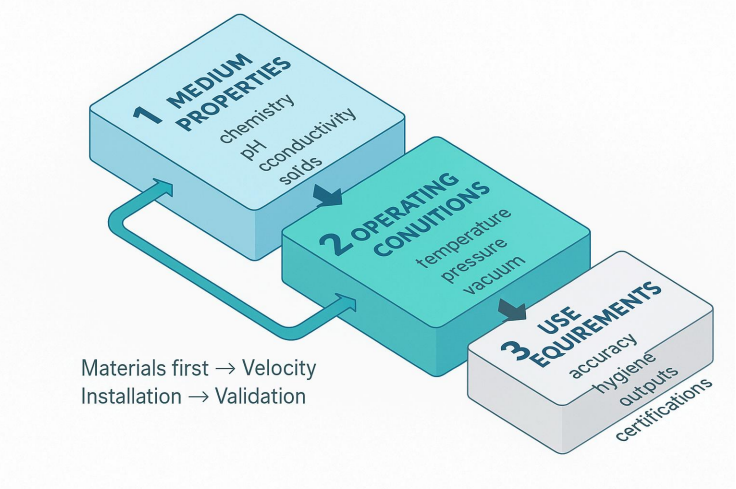

2) Le modèle de sélection 3D

La sélection n’est pas un seul paramètre. Utilisez un Décision en 3 dimensions :

Propriétés du support → Conditions de fonctionnement → Exigences d'utilisation

La plupart des défaillances (attaque du revêtement, défaillance des électrodes, erreurs importantes) sont dues à des données incomplètes sur le support ou à des matériaux mal adaptés.

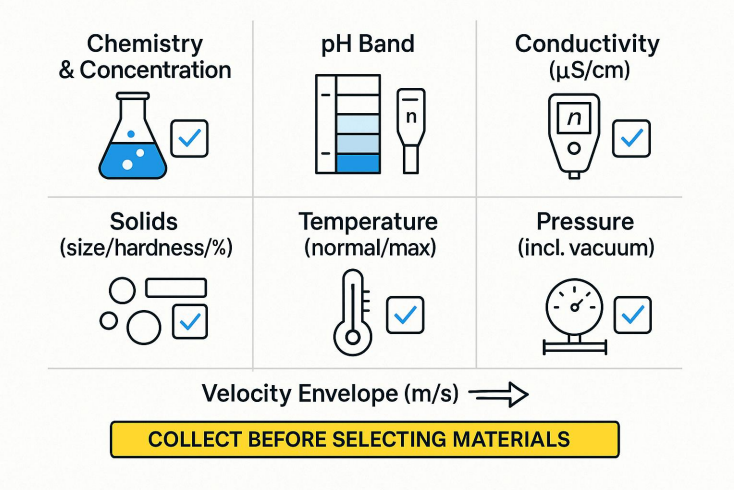

3) Étape 1 — Créer le profil moyen (fairennées non négociables)

Récupérez ceci avant de choisir les matériaux :

• Chimie & concentration : comprennent les ions traces (F⁻/Cl⁻) et les oxydants.
• Bande pH : acide fort (<2), acide faible (2-6), neutre (6-8), alcali faible (8-12), alcali fort (>12).
• Conductivité : confirmer ≥ 5 µS/cm sauf si vous utilisez des options à faible conductivité.
• Solides : taille/dureté/volume %. Quartz ou ≥1 mm → revêtements résistants à l'abrasion.
• Température : normales et extrêmes (CIP/SIP, passages chauffés par le soleil).
• Pression : positif et vide (les doublures peuvent s'effondrer si elles ne sont pas évaluées).
• Enveloppe de vitesse : planifier pour 1 à 3 m/s (prestation propre). Dépôts <0,5 m/s ; Érosion/bruit >5 m/s (service abrasif souvent 2 à 4 m/s).

4) Étape 2 — Choisissez le revêtement (corrosion et température d'abord)

Priorité : Résistance à la corrosion → Température → Abrasion → Pression.

Cyclage sous vide et thermique

Préciser résistant au vide doublures si une pression inférieure à la pression atmosphérique est possible. Pour les grands ΔT/ΔT·h, assurer la compatibilité CTE revêtement/électrode et respecter les spécifications du produit. Courbe de pasation T-P.

5) Étape 3 — Faites correspondre les électrodes à la chimie (et au revêtement)

Indices rapides

• Eau de Javel (NaOCl) → PTFE/PFA Hastelloy C / Titane.
• HCl sans F⁻ → PTFE/PFA Tantale / Hastelloy C.
• HCl avec F⁻ → PTFE/PFA Hastelloy C / Pt‑Ir (éviter Ta).
• NaOH chaud/fort → PTFE/PFA Hastelloy C (316 L uniquement pour les produits caustiques doux/froids).
• Boue abrasive → Polyuréthane/Céramique électrodes robustes à revêtement; taille pour 2 à 4 m/s .

6) Taille pour la vitesse (pas pour la chute de pression)

Les magmètres ajoutent une perte de charge négligeable. Dimensionnez le compteur de manière à vitesse de fonctionnement normale atterrit dans la bande cible.

• Liquides propres : 1 à 3 m/s (silencieux, stable, faible encrassement).
• Abrasif : 2 à 4 m/s pour l'autonettoyage ; coiffer les sommets pour limiter l’érosion.
• Faible conductivité : une vitesse légèrement plus élevée peut améliorer le SNR.
• Débits très faibles : considérer réduction des effectifs (réducteurs) pour atteindre la vitesse cible.

Exemple de dimensionnement en une minute

Étant donné 20m³/h en DN50 (ID ≈ 52,5mm) :

Superficie A = π·(0,0525²)/4 ≈ 0,00217 m² → v = Q/A = 20/3600 / 0,00217 ≈ 2,56 m/s → à l'intérieur d'une bande abrasive ; pour un service propre, pensez au DN65.

7) Installer pour la qualité du signal

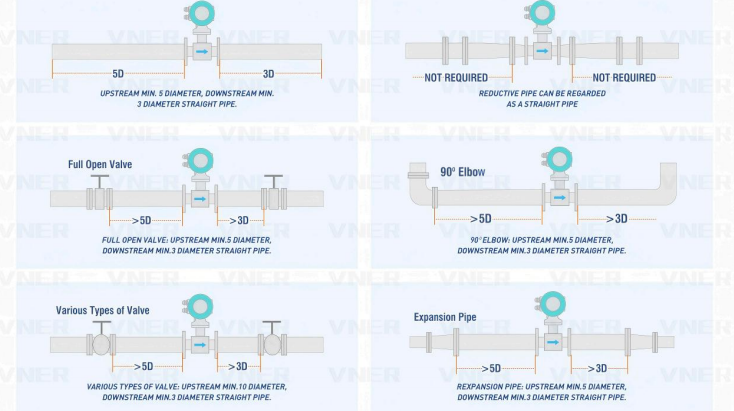

• Courses droites : 5–10D en amont, 2–3D en aval (plus après les coudes/vannes/réducteurs).
• Orientation : horizontal avec électrodes à 3h et 9h ; verticale flux ascendant préféré.
• Gardez le tuyau plein : activer la détection des tuyaux vides ; éviter l'air entraîné.
• Mise à la terre : anneaux/électrodes de mise à la terre pour une référence stable.
• Joints et manchons : compatible avec la doublure ; éviter toute intrusion dans l'alésage.
• Médias encrassants : préférez les doublures lisses (PTFE/PFA) et une vitesse appropriée

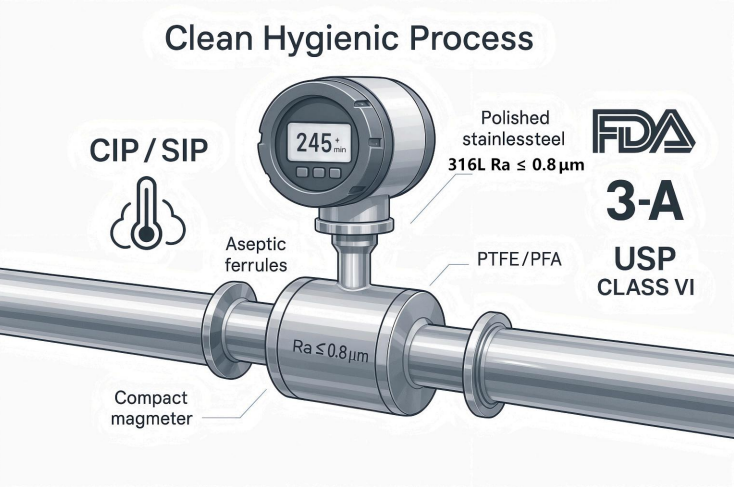

8) Sanitaire (Alimentaire et Pharmaceutique)

• Pièces en contact avec le produit : 316L ; PTFE/PFA doublures; électrodes polies (par ex. Ra ≤ 0,8 μm ; préciser ≤ 0,4 μm si besoin).
• Connexions : Tri‑Clamp, DIN11851, ferrules aseptiques ; définir l'état de surface.
• CIP/SIP : vérifier les limites de détergent et de vapeur (durée/température).
• Conformité : Traçabilité FDA/3‑A/USP Classe VI/matériaux ; conceptions de doublure sans couture pour éviter les blocages.

9) Matrice de sélection rapide (points de départ – vérifier la fiche technique)

• Eau municipale / eaux usées → Doublure : Caoutchouc/ETFE/PTFE ; Électrode : 316L (mise à niveau vers HastelloyC pour les oxydants puissants).
• 30 % HCl (chimique) → PTFE/PFA HastelloyB/C / Tantale (do not utiliser du 316L).
• 20 % de NaOH (chimique) → FEP/PTFE HastelloyC (316L pour <10% et frais).
• Boue minière neutre → Polyuréthane or Céramique électrodes en métal dur ; 2 à 4 m/s ; installation verticale.
• Boue de lixiviation acide → Céramique Tantale (surveiller le pH ; éviter F⁻ avec Ta).
• Eaux usées organiques industrielles (par exemple, l'éthanol) → FEP/PTFE HastelloyC ; confirmer la protection contre les explosions.
• Dosage de l'eau de Javel → PTFE/PFA HastelloyC/Titane.
• Apport de chaudière chaude (100–150 °C) → PFA/Céramique Titane ; isoler; assurer une faible résistance au sol.
• Saumure réfrigérée (CaCl₂, −20…5 °C) → PTFE/FEP Titane ; confirmer la ténacité du revêtement à basse température

10) Validez avant d'acheter (évitez les surprises coûteuses)

• Compatibilité des matériaux : vérifier les données de corrosion à la concentration et à la température réelles (cible ≤ 0,1 mm/an).
• Courbe température-pression : respecter le déclassement du revêtement (par exemple, limite de pression du PTFE à T élevée).
• Conditions particulières : indice de vide ; cyclage thermique (ΔT/h) ; revêtement/électrode Correspondance CTE.
• Approbation du fournisseur : fournir un support/conditions complet ; demander un rapport de condition physique . Pour les points critiques, faites tests d'immersion (par exemple, 72 h de trempage des électrodes).

11) Pièges et solutions courants (avec résultats)

• Ignorer les traces d'impuretés (par exemple, F⁻ dans HCl) → mauvaise électrode ; échec rapide.
  Corriger : composition complète incl. des traces d'ions ; sélectionner Ta/Hastelloy C/Pt‑Ir au besoin.

• Température/pression sous-estimée → liner vieillissant ou bombé.
  Corriger : sélectionner sur les extrêmes (par exemple, T max 10 °C, P max 20 % ); suivez la courbe T – P.
• Sous-estimer l’abrasion → usure rapide du liner dans les boues.
  Corriger : Polyuréthane/Ceramic doublures, vitesse/orientation correcte.
• Acheter au prix le plus bas → changements fréquents ; temps d'arrêt élevés.
  Corriger : évaluer coût du cycle de vie (capex maintenance sur 5 ans).

• Détails sanitaires manquants → risques de hold-up et de contamination.
  Corriger : doublures sans couture, électrodes polies, conformité documentée.

12) Liste de contrôle des demandes de prix / dimensionnement (joindre à votre demande)

1. Médium & concentration, pH, conductivité (μS/cm)
2. Solides : taille / dureté / % vol. (le cas échéant)
3. Plage de débit (min/normal/max), objectif de précision, bande de vitesse préférée
4. Température (normale/max), Pression (max, tout vide )
5. Taille/standard/matériau du tuyau, disponibilité des conduites droites, orientation
6. Alimentation et sorties (4–20 mA/HART, impulsion, RS‑485), IP/ex‑proof
7. Besoins hygiéniques (finition de surface, connexions, CIP/SIP)
8. Documentation (étalonnage, MTR) et certifications régionales

13) FAQ

T1. Les magmètres peuvent-ils mesurer l’eau ultra pure ?

Seulement avec faible conductivité conceptions et validation minutieuse. Les unités standard nécessitent ≥ 5μS/cm.

Q2. Que se passe-t-il si ma ligne constate un vide ou des variations rapides de température ?

Utiliser résistant au vide doublures et chèque Correspondance CTE Limites /ΔT.

Q3. À quelle fréquence dois-je calibrer ?

Prestation typique : annuel . Garde critique/dosage : 6 mois ou par politique du site.

Q4. Comment minimiser l’usure des boues ?

Choisir doublures résistantes à l'abrasion (Polyuréthane/Céramique), gardez 2 à 4 m/s vitesse, flux ascendant vertical.

Conclusion (L'ordre qui fonctionne)

1. Les matériaux d'abord (électrodes de revêtement) à partir d'un profil moyen complet.
2. Taille pour la vitesse (pas de chute de pression).
3. Installer pour la qualité du signal (trajets droits, conduites complètes, mise à la terre).
4. Valider contre la courbe T – P, le vide et les cycles thermiques.

Le respect de cette commande transforme la sélection du magmètre en un processus d'ingénierie reproductible qui offre une précision et réduit le coût du cycle de vie.
