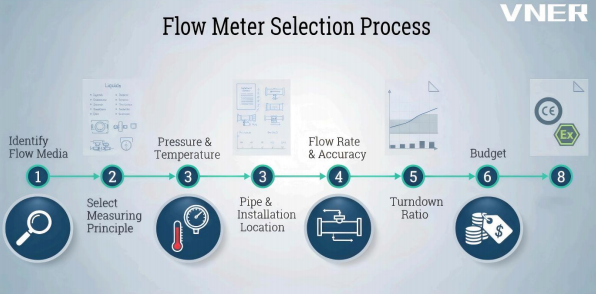

Processus de sélection du débitmètre : de l'application à l'adéquation parfaite

Choisir le bon débitmètre ne consiste pas simplement à choisir un instrument de mesure : il s'agit également de garantir la fiabilité du processus, la précision des mesures et l'efficacité opérationnelle à long terme.

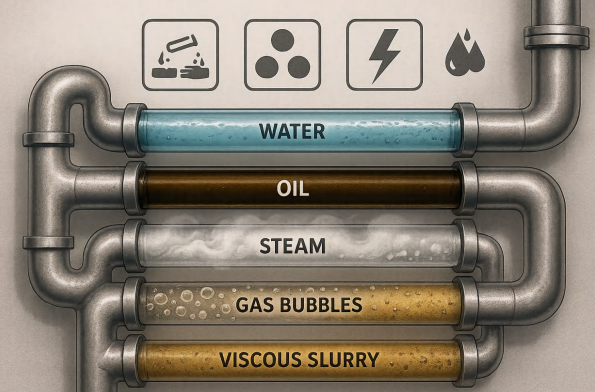

1.Identifier les suppouts de flux

Comprendre le milieu de traitement est la base de àute sélection.

Déterminez si le fluide d'écoulement est :

• Liquide , Gaz , ou Vapeur
• Corrosif , Conducteur , ou Non conducteur
• Multiphasé (liquide solide/gaz) ou monophasé
• Visqueux , nettoyer , ou contient des matières en suspension

La connaissance de ces caractéristiques affecte directement les principes de mesure réalisables.

Par exemple, électromagnétique les compteurs nécessitent des liquides conducteurs, tetis que Coriolis Les compteurs fonctionnent mieux avec des fluides propres et monophasés.

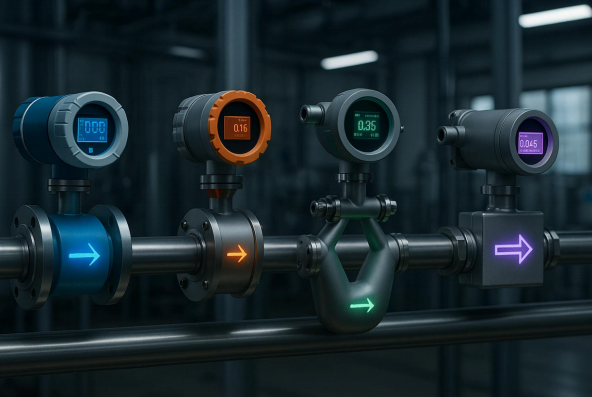

2. Sélectionnez le principe de mesure

Une fois le fluide défini, sélectionnez la technologie de mesure la plus adaptée :

• Débitmètre électromagnétique (EMF) – Pour liquides conducteurs, eau, produits chimiques, boues.
• Débitmètre Vortex – Pour la vapeur, les gaz et les liquides avec des profils d'écoulement stables.
• Débitmètre massique Coriolis – Pour une mesure précise du débit massique et de la densité dans les liquides ou les gaz.
• Débitmètre à ultrasons – Pour les grosses canalisations ou les installations non invasives.
• Débitmètre massique thermique – Pour les gaz propres.
• Débitmètre mécanique (turbine, volumétrique) – Pour des applications simples et peu coûteuses.

Chaque principe présente des avantages distincts dans précision , coût , complexité de l'installation , et entretien . Une bonne correspondance garantit un fonctionnement fiable à long terme.

3. Définir la pression et la température de fonctionnement

La pression et la température du processus déterminent :

• Matériau du capteur (acier inoxydable, Hastelloy, revêtement PTFE, etc.)
• Sélection d'étanchéité et de joints
• Caractéristiques du corps du débitmètre (Classe PN/ANSI)
• Exigences de compensation de température

Assurez-vous toujours que les valeurs nominales de pression et de température de l'instrument sélectionné dépassent les conditions de fonctionnement maximales du système, avec des marges de sécurité conformes aux DESP or ASME normes.

4.Évaluer les conditions des tuyaux et de l'installation

Les débitmètres fonctionnent mieux lorsqu’ils sont correctement installés. Les paramètres clés comprennent :

• Taille et orientation des tuyaux (horizontal, vertical, tuyau complet)
• Conduites droites en amont et en aval pour garantir un profil d'écoulement stable
• Emplacement par rapport aux vannes, pompes ou coudes pour minimiser les turbulences
• Espace de montage et accessibilité pour le câblage, l'étalonnage et la maintenance
• Alimentation (AC/DC) et Options de sortie de signal (4-20 mA, impulsion, Modbus, HART, etc.)
• Protection contre la pénétration (IP65, IP67, IP68)
• Classification des zones dangereuses (Ex ia, Ex d, etc.)

Une configuration d'installation bien planifiée évite les erreurs de mesure causées par de mauvaises conditions de débit ou des interférences électriques.

5. Déterminer la plage de débit et les exigences de précision

Définir le débit de fonctionnement et précision requise est crucial.

Précisez :

• Débits minimum, normal et maximum
• Plage de fluctuation attendue du processus
• Précision ou répétabilité requise (par exemple, ±0,1 %, ±0,2 %, ±0,5 % ±1,0 %)

La taille correcte du compteur garantit que le débit reste dans les limites optimales plage de mesure (zone de stabilité du nombre de Reynolds) , évitant les imprécisions à faible débit ou la saturation hors plage.

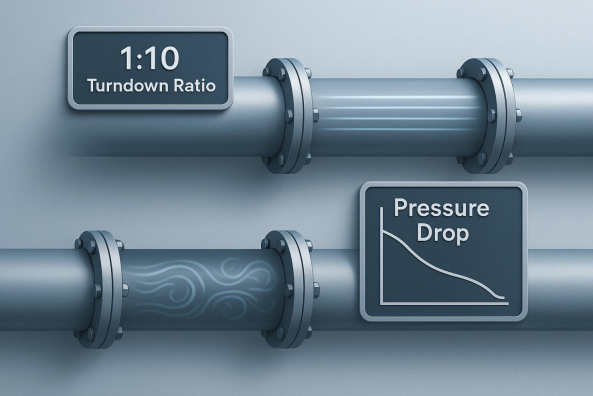

6.Évaluer le taux de rotation et la perte de pression

• Taux de refus décrit la flexibilité de la plage de mesure (par exemple, 1:10, 1:20).
  Un taux de régulation plus élevé offre une meilleure adaptabilité aux différentes conditions de débit.
• Perte de pression doivent être minimisés pour éviter les inefficacités des processus.
  Certaines technologies comme Coriolis et Vortex peut introduire des chutes de pression – vérifiez toujours si le processus peut le tolérer.

7. Considérations relatives au budget et au cycle de vie

Bien que le coût initial de l'instrument soit important, le coût total de possession (TCO) il faut considérer :

• Prix d’achat par rapport à la précision et à la fiabilité
• Fréquence d’étalonnage et de maintenance
• Disponibilité des pièces de rechange
• Consommation d’énergie et coût des temps d’arrêt

Pour les projets à grete échelle, équilibrer performances , longévité , et budget garantit une valeur économique tout au long du cycle de vie du produit.

8. Exigences de certification et de conformité

Les débitmètres doivent être conformes aux normes et réglementations internationales en vigueur, en fonction de l'application et de la destination d'exportation :

• Sécurité et antidéflagrant : IECEx, ATEX, UL
• Conformité électrique : CE-EMC, CE-LVD
• Équipement sous pression : CE-PED, ASME
• Alimentaire et pharmaceutique : FDA, 3A, EHEDG
• Métrologie commerciale et légale : MID (Directive sur les instruments de mesure)

Une certification appropriée garantit que l'instrument répond aux normes mondiales de sécurité et de performance.

Conclusion

Un processus de sélection systématique garantit non seulement la compatibilité technique, mais également la stabilité à long terme et la conformité réglementaire.

En comprenant le moyen , principe de mesure , conditions de pose , et besoins de certification , les ingénieurs et les spécialistes des achats peuvent obtenir des résultats optimaux, en minimisant les risques et en maximisant l'efficacité.

À VNER Technologie Electronique LTD , nous combinons des décennies d'expérience sur le terrain avec des technologies avancées de mesure de débit pour aider nos partenaires à sélectionner les solutions les plus adaptées à leurs applications - de traitement de l'eau et pétrochimique plantes to pétrole et gaz et industries du polysilicium.

Écrit par Shawn Cao

Directeur, Département du commerce international

Technologie électronique VNER LTD
