Neuf erreurs d'installation cachées qui compromettent la précision du débit

Avez-vous déjà été confronté à des lectures inexactes, à une maintenance difficile ou à une panne complète lors de l'installation du débitmètre ?

Dans la plupart des cas, le problème ne réside pas dans l'instrument lui-même, mais dans les détails d'installation qui sont souvent négligés.
Des conduites droites insuffisantes pour les débitmètres électromagnétiques, des filtres mal positionnés pour les compteurs à surface variable ou des prises de pression installées vers le bas sur les débitmètres à coin : toutes ces petites erreurs peuvent entraîner des dysfonctionnements importants du système.
Cet article résume neuf des problèmes d'installation sur site les plus courants rencontrés dans les applications de débitmètres, vous aidant ainsi à éviter ces pièges dès la source.

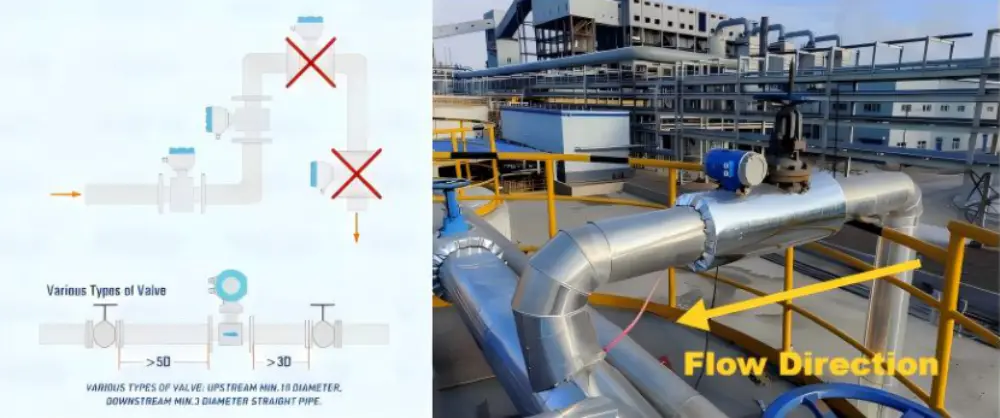

01. Position d'installation incorrecte ou longueur de tuyau droit insuffisante (débitmètre électromagnétique)

• Pour garantir une mesure précise, le débitmètre doit toujours fonctionner dans des conditions de conduite pleine.

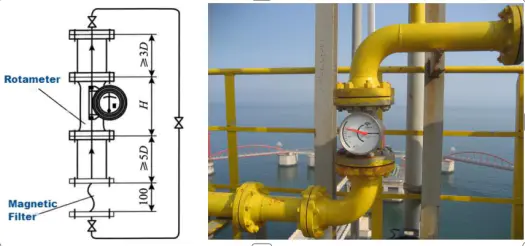

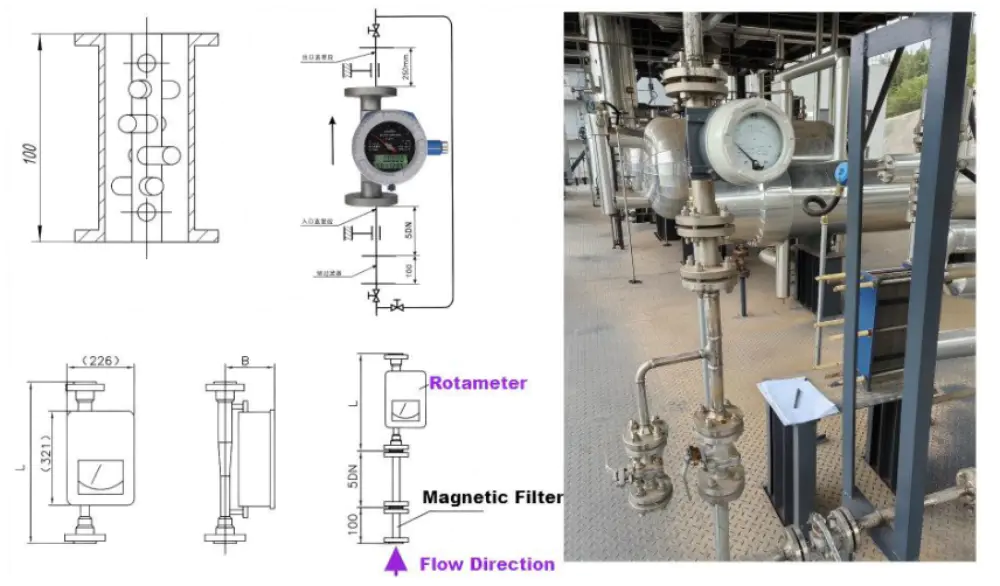

02. Installation incorrecte du filtre magnétique (débitmètre à zone variable)

• Le trajet droit d'entrée doit être mesuré en aval du filtre magnétique, et non avant.

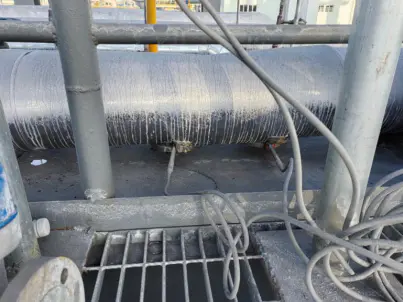

03. Installation incorrecte du débitmètre à coin

• L'installation de la bride de prise de pression orientée vers le bas ou trop près d'une plate-forme ne laisse aucun espace pour la maintenance et provoque une accumulation de sédiments dans l'orifice de pression, entraînant des erreurs de mesure. Assurez-vous toujours d’une orientation et d’un dégagement de maintenance appropriés.

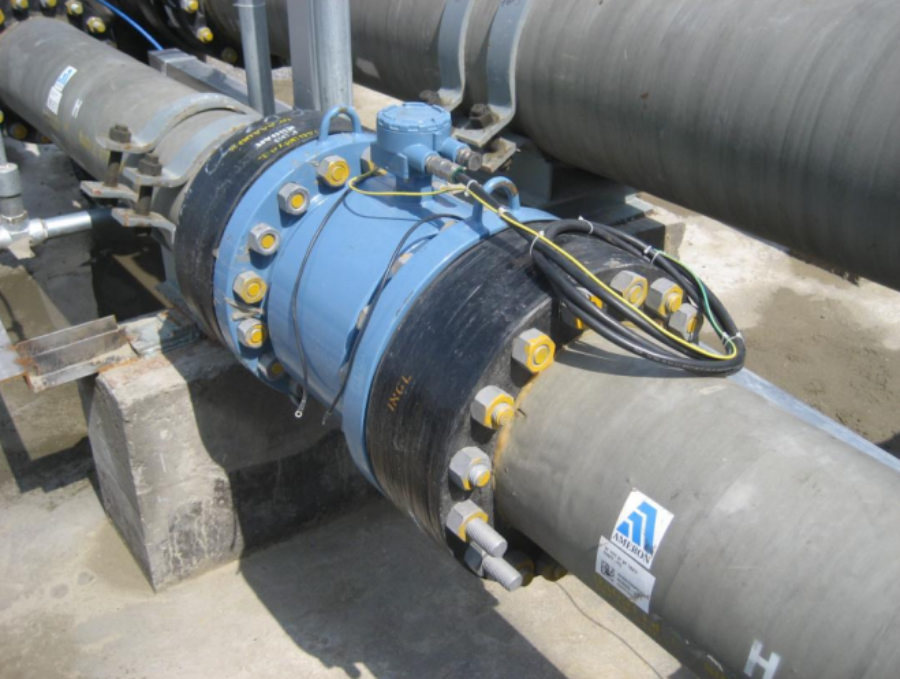

04.Anneaux de mise à la terre requis pour les pipelines non métalliques (débitmètre électromagnétique)

• Débitmètres électromagnétiques doit être correctement mis à la terre.
• Pour les canalisations métalliques, des électrodes de mise à la terre internes peuvent être utilisées.
• Pour les tuyaux métalliques non métalliques ou revêtus, des anneaux de mise à la terre sont nécessaires pour garantir une référence de signal stable.

05. Exigences en matière de parcours direct en amont et en aval (débitmètre à section variable)

• La tuyauterie d'entrée et de sortie doit correspondre à la taille de l'alésage du compteur.
• Si l’espace d’installation le permet, conservez au moins des longueurs de tuyaux droites 5D en amont et 3D en aval.
• Remarque : Certains fabricants peuvent revendiquer l'absence d'exigence de tirage direct. mais des longueurs suffisantes sont toujours recommandées pour
  précision optimale.

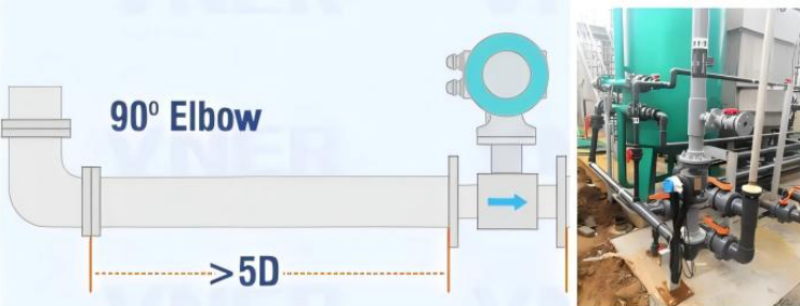

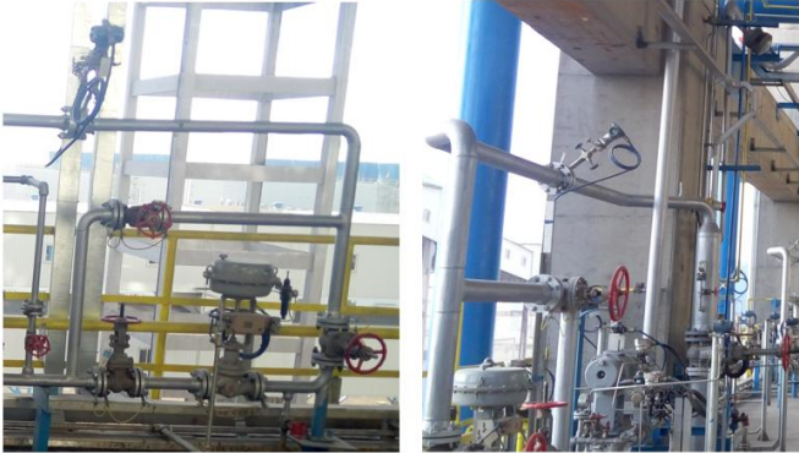

06. Exigences en matière de parcours direct en amont et en aval (débitmètre électromagnétique)

• Évitez d'installer le débitmètre à proximité d'éléments perturbant le débit tels que des vannes, des coudes ou des conduites de dérivation.
• Dans la mesure du possible, assurez-vous d'au moins 10D en amont et 5D en aval (la « règle 10D-5D »).
• Au minimum, maintenez 5D en amont et 3D en aval pour obtenir des lectures stables et précises.

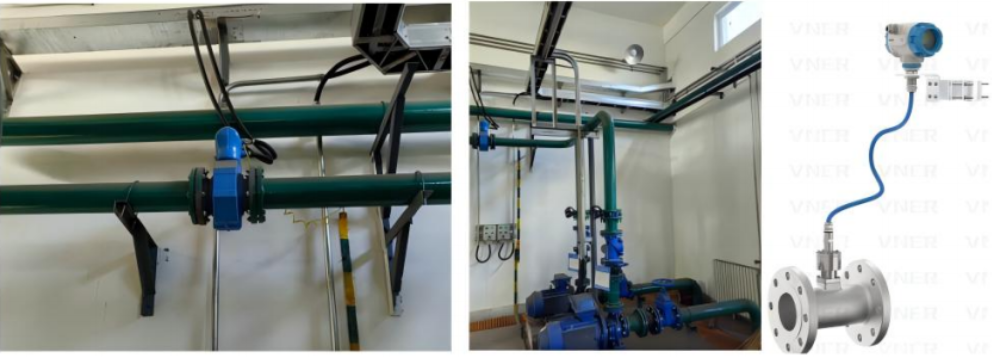

07. Débitmètre Vortex de type à distance recommandé pour la mesure de la vapeur

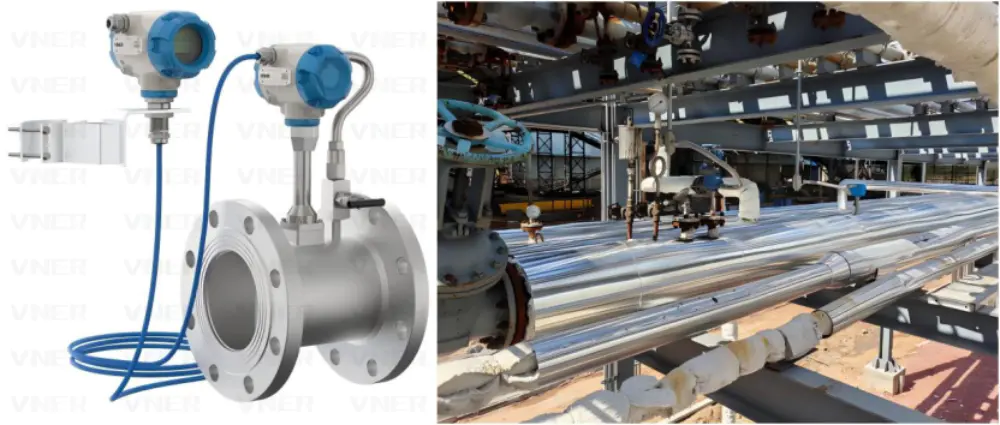

• Pour la mesure de la vapeur et les installations sur support de tuyauterie, le débitmètre vortex à distance (de type divisé) est recommandé. Cette configuration permet la lecture et la configuration des paramètres à distance, en gardant le transmetteur à l'écart des zones à haute température (> 250 °C) et en le rendant adapté aux emplacements élevés ou inaccessibles.
• Le câble déporté doit être un câble blindé à deux conducteurs, fourni par le fabricant, d'une longueur standard de 5 m (personnalisable jusqu'à 20 m).

08. Utilisez des instruments de type distant pour les installations difficiles d'accès

• Pour les installations situées en hauteur, dans des tranchées ou le long de supports de canalisations, où l'observation ou le réglage sur site est difficile, les instruments de type distant sont fortement recommandés pour un fonctionnement plus sûr et plus pratique.

09.Position de montage des transmetteurs de pression différentielle (débitmètre à orifice)

• En fonction de la configuration de l'installation, le transmetteur de pression différentielle doit être monté au niveau du sol ou sur une plate-forme accessible pour faciliter l'étalonnage et la maintenance.

• Ces neuf exemples mettent en évidence les erreurs d'installation les plus courantes rencontrées dans les applications de mesure de débit. En comprenant et en traitant ces détails lors de la configuration, vous pouvez améliorer la fiabilité, réduire les temps d'arrêt et garantir la précision des mesures à long terme.
