Débitmètre à ultrasons à pince VNFT

Débitmètre à ultrasons à pince VNFT211, solution pour petits tuyaux (DN15 à DN65)

Le débitmètre à ultrasons VNFT211 fonctionne sur la base du principe de mesure par ultrasons du temps de transit. Deux transducteurs ultrasoniques externes à pince sont montés sur la surface extérieure du tuyau. En transmettant et en recevant des signaux ultrasoniques en amont et en aval à travers la paroi du tuyau et le milieu liquide, l'instrument calcule la différence de temps provoquée par la vitesse d'écoulement du fluide.

Ce différentiel de temps est directement proportionnel au débit, permettant une mesure précise du débit sans contact direct avec le fluide du procédé.

En tant que solution de mesure non intrusive, le VNFT211 élimine la perte de pression, évite les risques de contamination et garantit un fonctionnement ininterrompu du système.

Conception à pince non intrusive

• Installation externe par pince sans couper les tuyaux ni arrêter le processus
• Aucun contact avec le milieu liquide, éliminant ainsi la perte de pression et le risque de contamination
• Idéal pour les projets de rénovation et les systèmes à fonctionnement continu

Installation rapide et conviviale

• L'installation et la mise en service peuvent être complétées en quelques minutes
• Aucun outil spécial ni modification du pipeline requis
• Réduit considérablement les coûts de main-d’œuvre et les temps d’arrêt

Configuration flexible et compatibilité étendue

• Un jeu de capteurs universel prend en charge toutes les tailles de tuyaux dans la plage de mesure
• Compatible avec les tuyaux métalliques et les tuyaux en plastique rigide (PVC, PP, PVDF)
• Convient aux canalisations DN15 à DN65

Affichage clair et informatif

• Écran LCD haute résolution 256 × 128
• Affiche le débit, le débit accumulé, les informations d'état et les alarmes
• Les lectures de débit peuvent être surveillées directement sur site

Capacité de mesure d'énergie (en option)

• Peut être configuré comme compteur d'énergie de refroidissement/chauffage à ultrasons (compteur BTU)
• Prend en charge la surveillance et la gestion de la consommation d’énergie
• Convient aux applications de CVC, d'eau glacée et de chauffage

Communication et production industrielles

• Sortie analogique standard 4-20 mA
• Communication Modbus RS485 pour l'intégration avec les systèmes PLC et DCS
• Sortie d'impulsion (OCT) et sortie d'alarme relais en option
• Permet la surveillance à distance, l'acquisition de données et l'analyse de l'efficacité

Performance industrielle fiable

• Coupure d'usine à basse vitesse à 0,08 m/s pour éviter les fausses lectures
• Temps de réponse rapide réglable de 0,5 à 60 secondes
• Stockage des données à long terme avec sauvegarde EEPROM (plus de 10 ans)
• Conçu pour un fonctionnement stable dans des environnements industriels difficiles

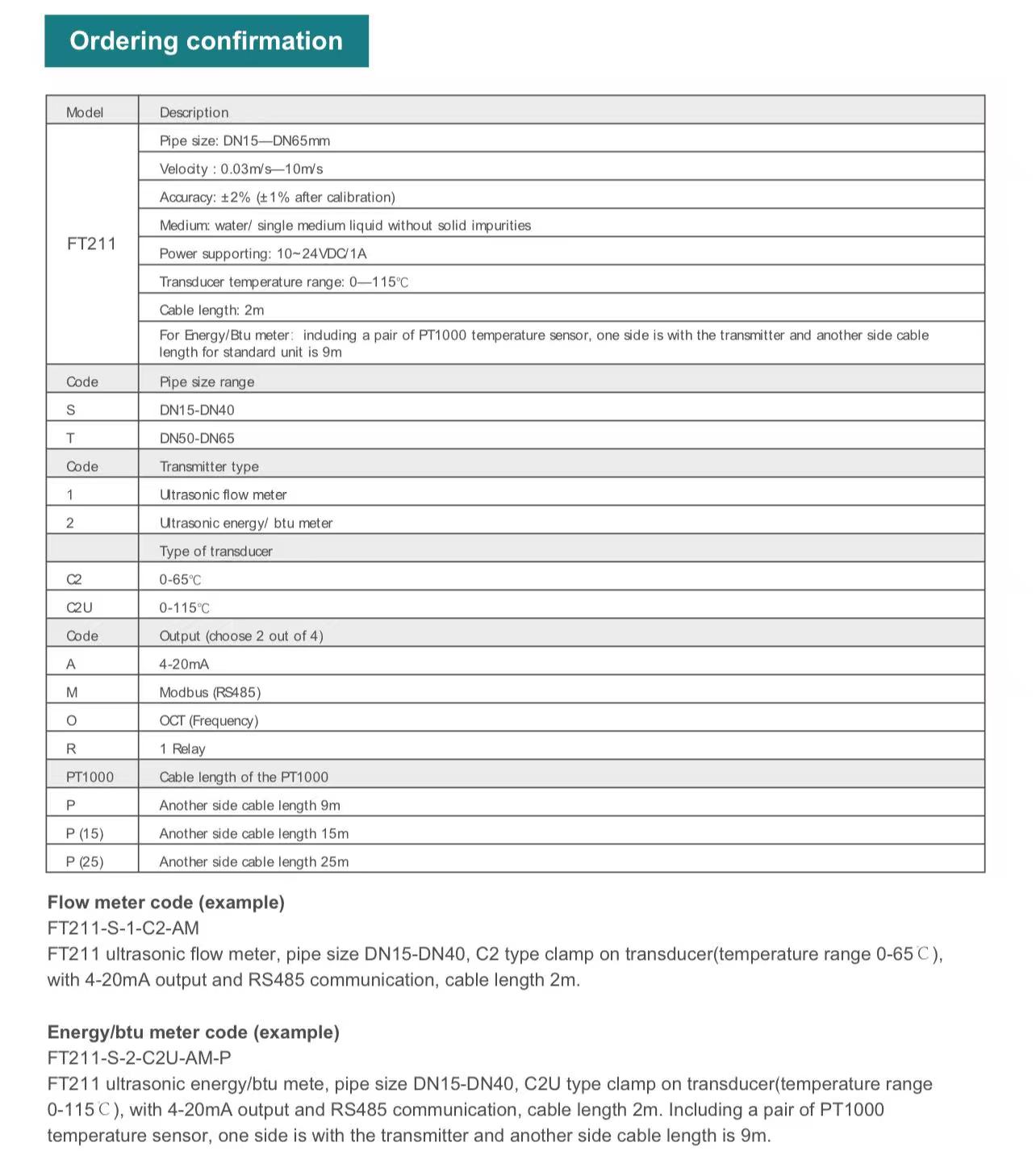

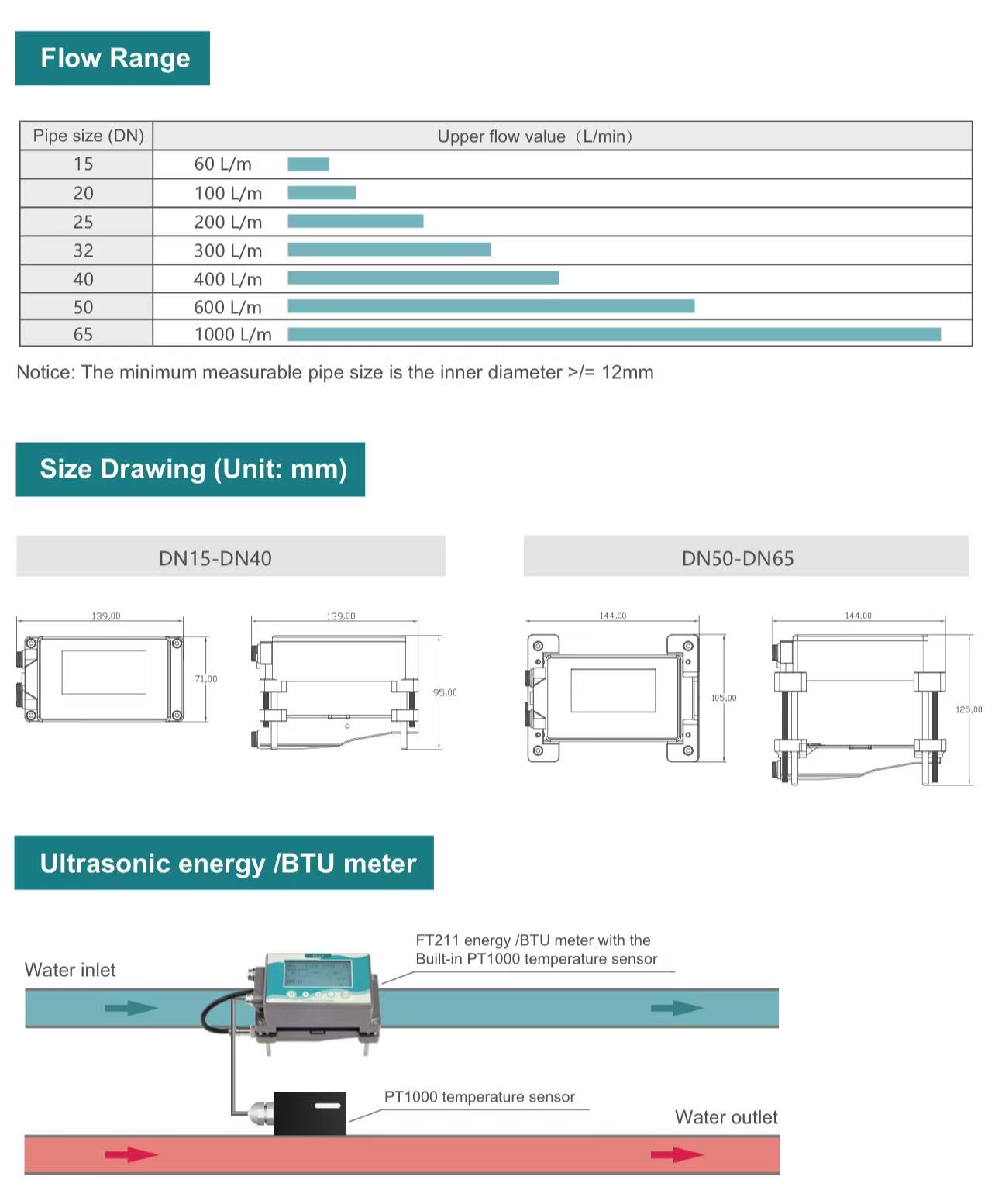

Gamme de tailles de tuyaux : DN15 – DN65

Matériau du tuyau : Tubes métalliques / Tubes plastiques rigides (PVC, PP, PVDF)

Type de liquide : Eau et autres liquides monophasés (Pas de particules solides ni d'impuretés)

Température Plage : 0 à 115 °C (pas de gel de surface)

Précision : ±2% (±1% après calibrage)

Temps de réponse : 0,5 – 60 s (réglable)

Affichage : Écran LCD 256 × 128

Alimentation : 10–24 VCC, consommation électrique < 3 W

Sortie et communication :

• 4 à 20 mA
• ModbusRS485
• En option : sortie d'impulsion (OCT), alarme relais

Protection et fiabilité

• Boîtier : IP65
• Protection de connexion inversée de puissance
• Protection contre les surtensions et les courts-circuits
• Résistance aux vibrations : 10–55 Hz, 1,5 mm
• Résistance aux chocs : 100 m/s², 16 ms

Conditions environnementales

• Température ambiante : –10 à 60 °C
• Humidité relative : 35 à 85 % HR (sans condensation)
• Matériau du boîtier : aluminium et plastiques de qualité industrielle

• Systèmes d'approvisionnement et de distribution d'eau
• Circuits d'eau glacée et de chauffage CVC
• Suivi de la consommation d'énergie
• Mesure des eaux de procédés industriels
• Projets de rénovation avec espace d'installation limité

Mesure de débit pour rénovation dans des pipelines existants

Le VNFT211 est idéal pour les mises à niveau de mesure de débit dans les systèmes existants où la modification du pipeline n'est pas autorisée ou où les temps d'arrêt doivent être minimisés.
Sa conception à pince permet une installation rapide sans couper de tuyaux ni interrompre le fonctionnement, ce qui le rend adapté pour :

• Conduites d'eau de procédés industriels
• Systèmes d’eau des services publics et des bâtiments
• Vérification temporaire des flux et audits de performance

Surveillance de l'énergie de refroidissement et de chauffage CVC

Lorsqu'il est configuré comme compteur d'énergie à ultrasons (BTU), le VNFT211 peut être utilisé dans les systèmes d'eau glacée et de chauffage pour surveiller la consommation d'énergie thermique.

Les applications typiques incluent :

• Surveillance du débit d'entrée et de sortie du refroidisseur
• Systèmes de distribution d'énergie de chauffage et de refroidissement
• Analyse de l’efficacité énergétique et répartition des coûts

Mesure du débit des tuyaux de petit diamètre (DN15 à DN65)

Conçu spécifiquement pour les canalisations de petite taille, le VNFT211 offre des performances de mesure fiables dans les réseaux de canalisations compacts tels que :

• Skids d'équipement et systèmes packagés
• Installations en laboratoire et à l’échelle pilote
• Services du bâtiment et succursales de services publics

Systèmes d'approvisionnement et de distribution d'eau

Le VNFT211 fournit une surveillance de débit stable pour les applications d'eau propre sans perte de pression, prenant en charge :

• Équilibrage de l’approvisionnement en eau
• Détection de fuite et analyse de débit anormal
• Optimisation du système et amélioration de l’efficacité opérationnelle

Mesures temporaires et tests de diagnostic

En raison de son installation rapide et de sa portabilité, le VNFT211 est bien adapté aux tâches de mesure à court terme, notamment :

• Mise en service et validation du système
• Tests comparatifs entre débitmètres
• Dépannage des anomalies de débit sans installation permanente

Intégration de systèmes d'automatisation et de contrôle

Avec une sortie standard de 4 à 20 mA et une communication Modbus RS485, le VNFT211 peut être intégré de manière transparente dans les systèmes d'automatisation pour :

• Acquisition de données de flux PLC et DCS
• Surveillance de la salle de contrôle centrale
• Enregistrement des données, reporting et optimisation des processus
