Guide de sélection d'ingénierie pour les applications chimiques, utilitaires et industrielles

Une mesure précise du débit joue un rôle essentiel dans les secteurs du traitement de l’eau, du traitement chimique, des services publics et de l’environnement. Cependant, toutes les « eaux » ne se comportent pas de la même manière. Les différences de conductivité, de teneur en minéraux, de pureté, de corrosivité, d'exigences d'hygiène et de contraintes d'installation affectent directement la sélection du débitmètre et la stabilité des mesures à long terme.

---

Du point de vue de l’ingénierie des instruments, une sélection appropriée doit équilibrer :

• Exigences de précision des mesures

• Conductivité et propreté des fluides

• Espace d'installation et conditions de tuyauterie

• Coût de maintenance budgétaire et du cycle de vie

• Fiabilité et conformité des processus

Ce guide fournit un aperçu technique pratique de 10 types d'eau courants , associé à des technologies de mesure appropriées et à une sélection d'instruments orientée application.

---

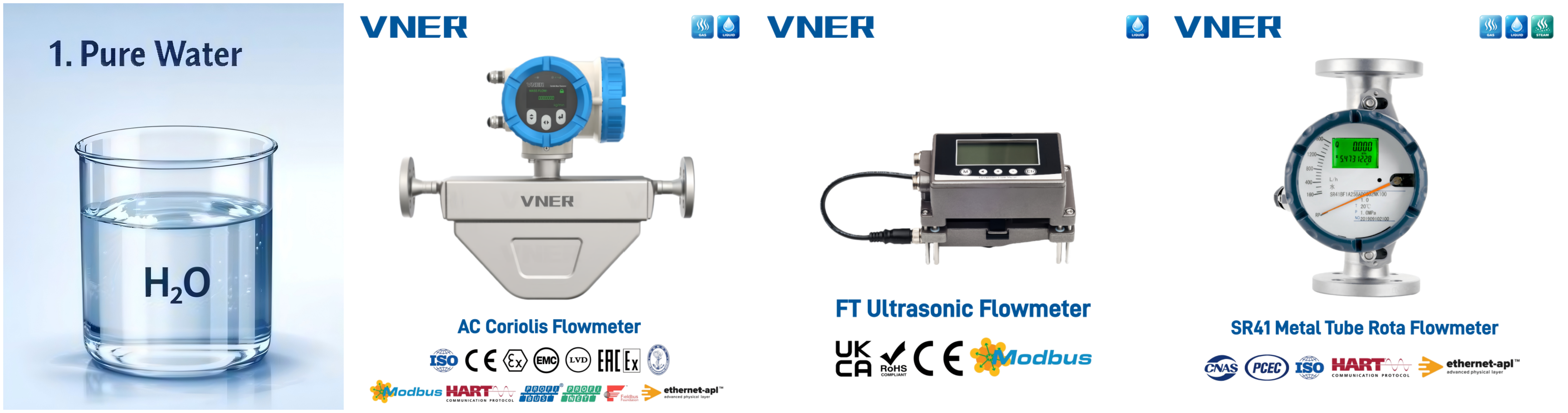

1. Eau pure

Demandes : semi-conducteurs, pharmaceutiques, systèmes de laboratoire

Caractéristiques : conductivité ultra faible, haute pureté

Défis :

• Conductivité souvent trop faible pour les champs électromagnétiques standard

• Systèmes sensibles à la contamination

• Exigences de dosage de haute précision

Solutions recommandées :

• Une série Coriolis → dosage et mise en lots de précision

• VNFT ultrasonique → mesure non intrusive

• Rotamètre SR41 → indication visuelle locale sur les systèmes skid ou les lignes de laboratoire

Note d'ingénierie

Les rotamètres sont largement utilisés dans les panneaux de distribution d'eau pure montés sur patins où une simple indication locale est suffisante et où une consommation d'énergie nulle est préférable.

---

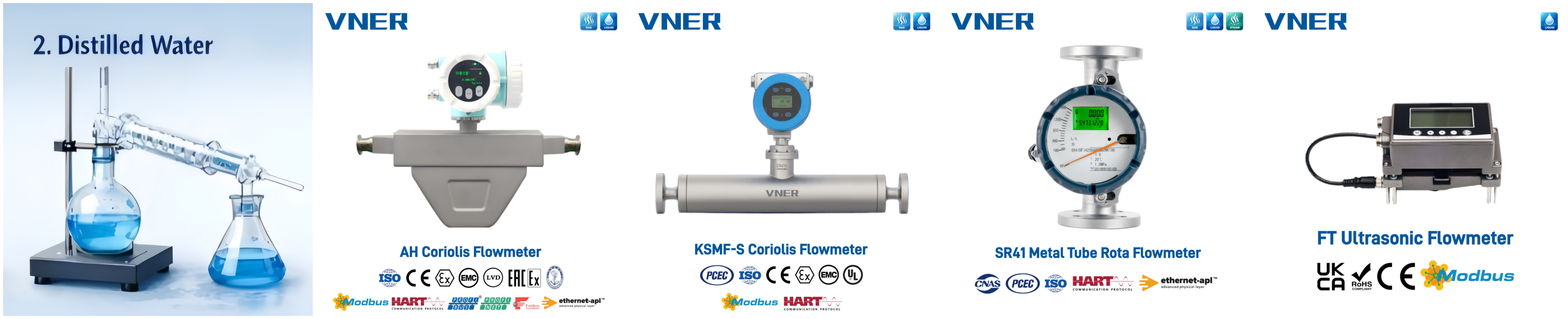

2. Eau distillée

Demandes : laboratoire, médical, fabrication de batteries

Caractéristiques : faible conductivité, systèmes propres

Solutions recommandées :

• Coriolis hygiénique AH / KSMF-S pour un dosage précis

• Ultrasons pour lignes de transfert

• Rotamètre SR41 pour laboratoire ou petites lignes de process

Note d'ingénierie

Les compteurs électromagnétiques compacts sont souvent sélectionnés dans des équipements emballés en raison de l'espace d'installation limité.

---

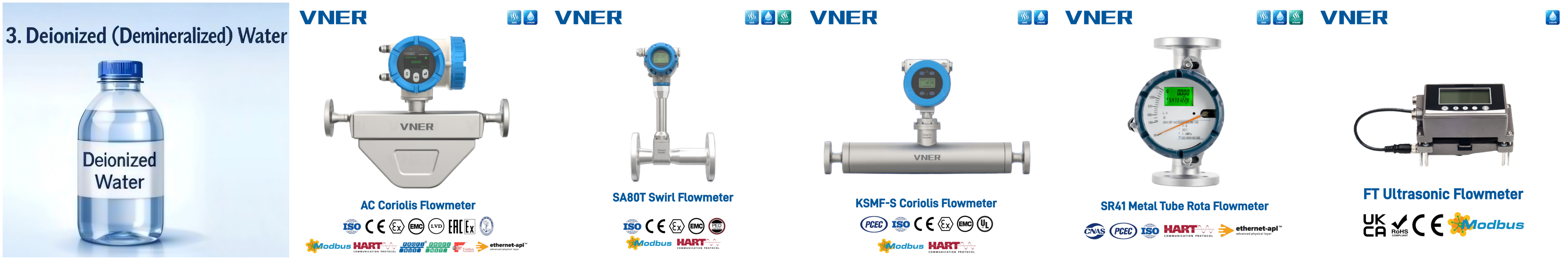

3. Eau désionisée (DI)

Demandes : alimentation des chaudières des centrales électriques, fabrication de produits électroniques

Caractéristiques : très faible conductivité, systèmes en boucle fermée

Solutions recommandées :

• VNFT ultrasons pour le transport par pipeline

• CA ou AH Coriolis pour le dosage

• SA80T Tourbillon pour des installations compactes et stables

• Rotamètre SR41 pour unités de polissage montées sur patins

Note d'ingénierie

Pour les patins de polissage DI et les systèmes au point d'utilisation, les rotamètres restent largement acceptés en raison de leur simplicité et de leur dépendance nulle à la conductivité.

---

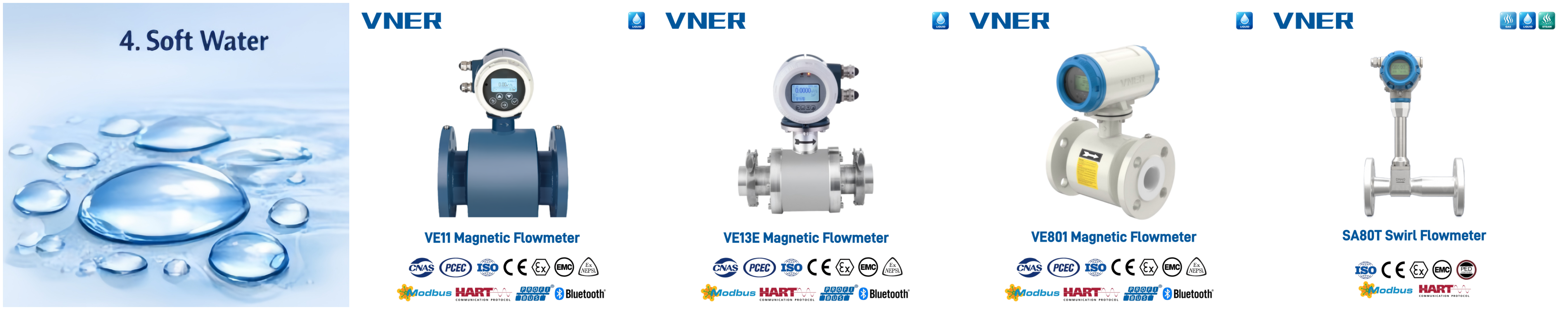

4. Eau douce

Demandes : CVC, alimentation de chaudière, systèmes de refroidissement

Caractéristiques : conductivité stable, faible tartre

Solutions recommandées :

• FEM série VE Premium pour les canalisations principales

• VE803 CEM compact pour les systèmes à patins et les équipements OEM

• VE801 CEM économique pour les projets de services publics sensibles aux coûts

• Swirl pour installations thermiques ou compactes

Aperçu de l'ingénierie

L'eau douce offre des conditions idéales pour la technologie électromagnétique, permettant des mesures stables à long terme avec un minimum d'entretien.

---

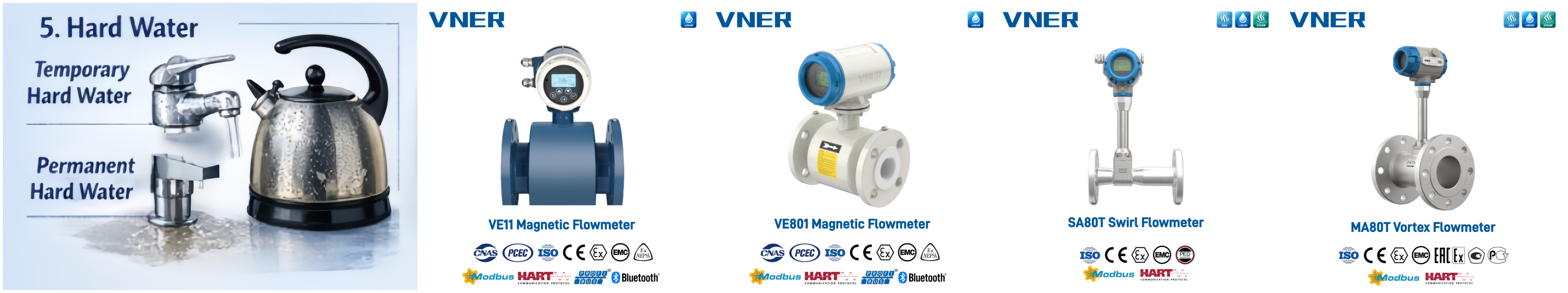

5. Eau dure

Demandes : approvisionnement municipal, exploitation minière, eau de refroidissement

Caractéristiques : teneur élevée en minéraux, risque de tartre

Solutions recommandées :

• VE Premium EMF avec doublure anti-calcaire

• VE801 CEM économique pour les projets d'eau municipale et en vrac

• Compteurs à turbulence pour un fonctionnement robuste dans des conditions de mise à l'échelle

Note d'ingénierie

Les modèles électromagnétiques économiques sont largement utilisés dans les grands réseaux de distribution municipaux ou industriels où la maîtrise budgétaire est essentielle.

---

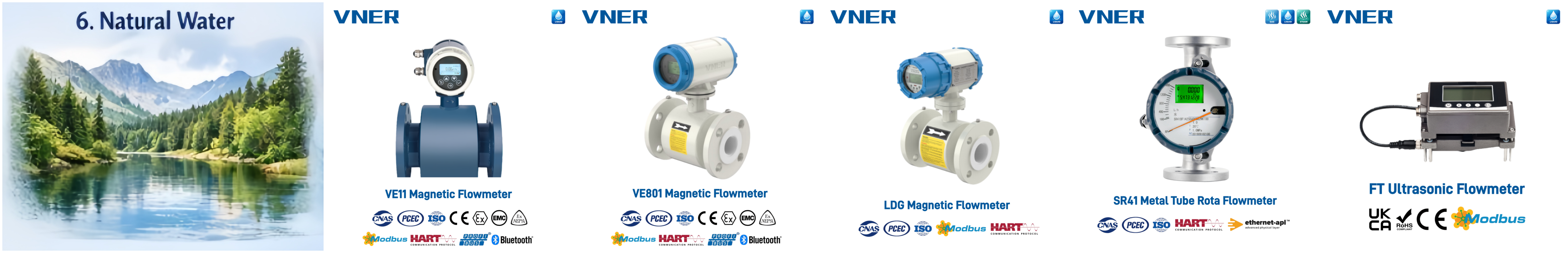

6. Eau naturelle (rivière/eau brute)

Demandes : systèmes de captage, irrigation, traitement de l'eau

Caractéristiques : matières en suspension, conductivité variable

Solutions recommandées :

• VE Premium EMF pour les stations d'épuration

• VE801 / LDG EMF économique pour les grands réseaux de distribution

• Ultrasons pour canalisations de grand diamètre

Note d'ingénierie

Les rotamètres sont fréquemment utilisés pour la surveillance des coagulants et de l'eau de dosage dans les skids de traitement.

---

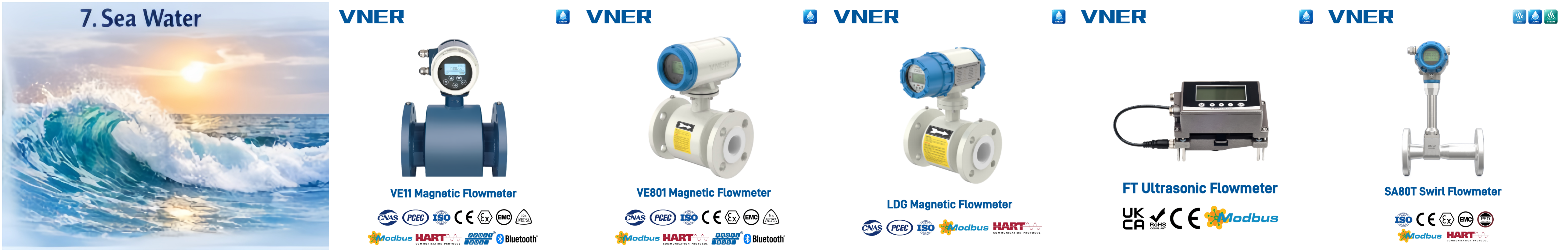

7. Eau de mer

Demandes : dessalement, offshore, refroidissement marin

Caractéristiques : salinité élevée, forte corrosion

Solutions recommandées :

• VE Premium EMF avec revêtement et électrodes résistants à la corrosion

• Ultrasons pour les grands pipelines

• Tourbillon pour systèmes auxiliaires

Note d'ingénierie

La conductivité élevée rend l'eau de mer idéale pour les mesures électromagnétiques lorsque les matériaux appropriés sont sélectionnés.

---

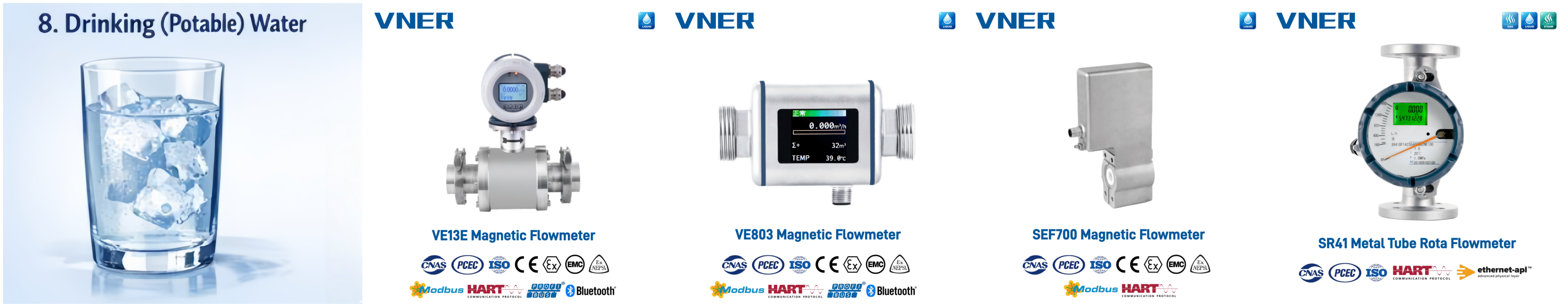

8. Eau potable (potable)

Demandes : approvisionnement municipal, distribution, restauration

Caractéristiques : Exigences hygiéniques, conductivité stable

Solutions recommandées :

• VE Premium EMF pour les lignes de facturation principales

• Débitmètre électromagnétique hygiénique VE13E pour les systèmes d'alimentation, de boissons et d'eau hygiénique

• VE803 CEM compact pour unités de traitement montées sur skid

• Ultrasons pour les canalisations principales

Aperçu de l'ingénierie

Les conceptions électromagnétiques hygiéniques sont préférées dans les systèmes d’eau destinés aux aliments, aux boissons et aux produits pharmaceutiques où la nettoyabilité et les connexions sanitaires sont requises.

---

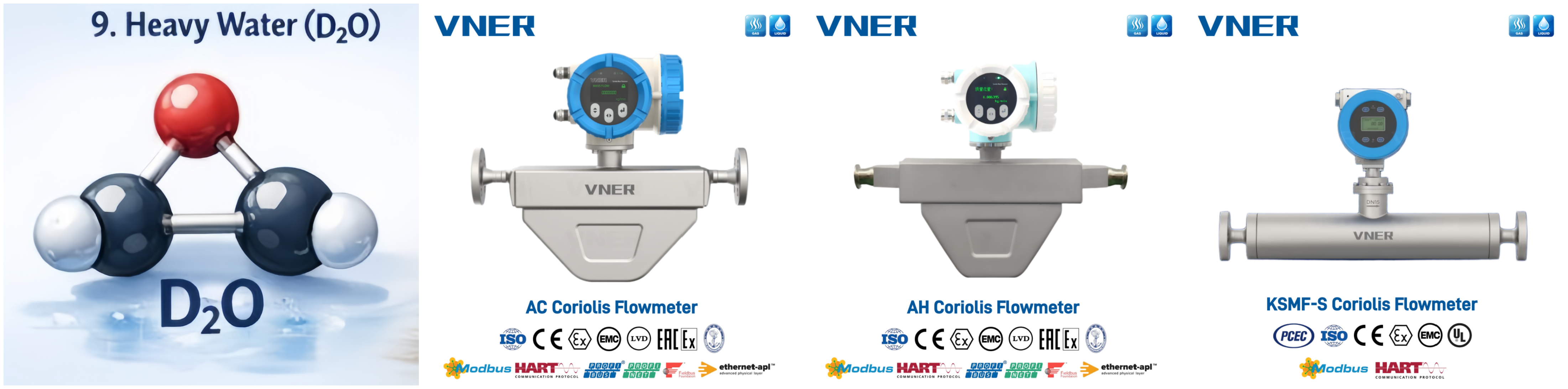

9. Eau lourde (D₂O)

Demandes : installations nucléaires et de recherche

Caractéristiques : fluide de grande valeur, surveillance de la densité requise

Solution recommandée :

• Une série Coriolis débitmètre massique

• Coriolis série KSMF débitmètre massique

Note d'ingénierie

La mesure du débit massique et de la densité est essentielle pour les fluides de grande valeur ou de qualité nucléaire.

---

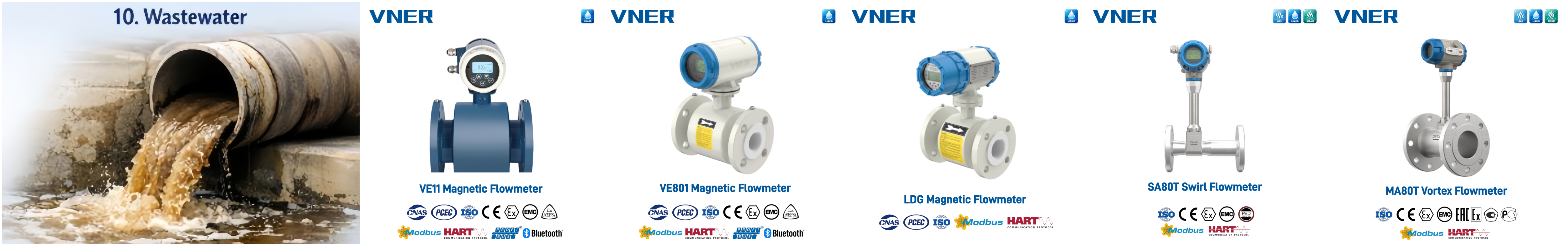

10. Eaux usées/Effluents industriels

Demandes : STEP, usines chimiques, systèmes environnementaux

Caractéristiques : solides, boues, milieux corrosifs

Solutions recommandées :

• VE Premium EMF (primaire)

• VE801 CEM économique pour réseaux d'eaux usées communaux

• Ultrasons pour grands canaux

• Tourbillon/vortex pour soutenir les lignes de services publics

Prise en charge du dosage et de l'évacuation de l'eau traitée

• Débitmètre à turbine liquide LWGY pour les systèmes d'évacuation et de réutilisation d'eau propre traitée
• Rotamètre SR41 pour lignes de dosage de produits chimiques

Aperçu de l'ingénierie

Les débitmètres à turbine sont souvent utilisés pour l'eau traitée propre ou l'eau réutilisée où la conductivité peut être faible mais où un débit stable et une rentabilité sont requis.

---

Prise en charge des applications utilitaires et sur patins

---

Les systèmes d'eau comprennent souvent des points de mesure auxiliaires :

Application	Instrument recommandé
Skids de dosage de produits chimiques	Rotamètre SR41 / Coriolis
Eau traitée propre	Turbine LWGY
Connexion filetée	VE803 CEM compact
Projets budgétaires	VE801 CEM économique
Eau alimentaire/pharmaceutique	VE13E CEM hygiénique
Vapeur / eau chaude	SA80T Tourbillon / MA80T Vortex

Facteurs clés de sélection pour la mesure du débit d’eau

---

Facteur	Considération technique
Conductivité	Détermine l'adéquation aux CEM
Exigence d'hygiène	EMF hygiénique ou Coriolis
Taille du tuyau	Ultrasons pour grand diamètre
Budget	EMF économique ou turbine
Exigence de précision	Coriolis pour une haute précision
Accès maintenance	Rotamètre pour une indication locale simple

Conclusion

---

Chaque type d'eau présente des défis de mesure différents et nécessite une technologie de mesure de débit appropriée. La sélection du bon instrument dépend de la conductivité, de la propreté, des conditions d'installation, des exigences de précision et des considérations liées au coût du cycle de vie.

Avec une gamme complète comprenant des technologies électromagnétiques, de Coriolis, de vortex, de tourbillon, d'ultrasons, de turbine et de rotamètre, VNER fournit des solutions de mesure de débit fiables et optimisées pour tout le spectre des applications de l'eau, des systèmes de laboratoire ultra-purs au traitement des eaux usées municipales et industrielles à grande échelle.

Alors que les industries du monde entier continuent de donner la priorité à l’efficacité, à la durabilité et à la fiabilité opérationnelle, la mesure avancée du débit reste un élément clé de la gestion moderne de l’eau et du contrôle des processus.
