Pourquoi le débitmètre à turbulence est-il la solution privilégiée pour la mesure précise des gaz et de la vapeur ?

Dans le domaine spécialisé de la dynamique des fluides, le Débitmètre à tourbillon se distingue par son principe unique de « précession vortex », offrant une grande précision et un large taux de réponse. L'introduction du Série SA80T-TP représente un bond en avant significatif, allant au-delà de la simple mesure volumétrique. Cette série est la version compensée en température et en pression du standard SA80T, spécialement conçue pour répondre aux complexités de la mesure des fluides compressibles comme la vapeur et les gaz industriels. En intégrant plusieurs éléments de détection dans une seule unité, il simplifie l'installation tout en améliorant considérablement la fiabilité des données utilisées pour le contrôle des processus et la répartition des coûts.

Comment la série SA80T-TP atteint-elle une compensation de pression supérieure ?

L’un des principaux défis de la mesure des gaz et de la vapeur est leur compressibilité ; leur densité change considérablement avec les fluctuations de température et de pression. Le Débitmètre à tourbillon à compensation de pression résout ce problème en effectuant des calculs en temps réel.

La conception du capteur intégré est-elle plus efficace que les transmetteurs externes ?

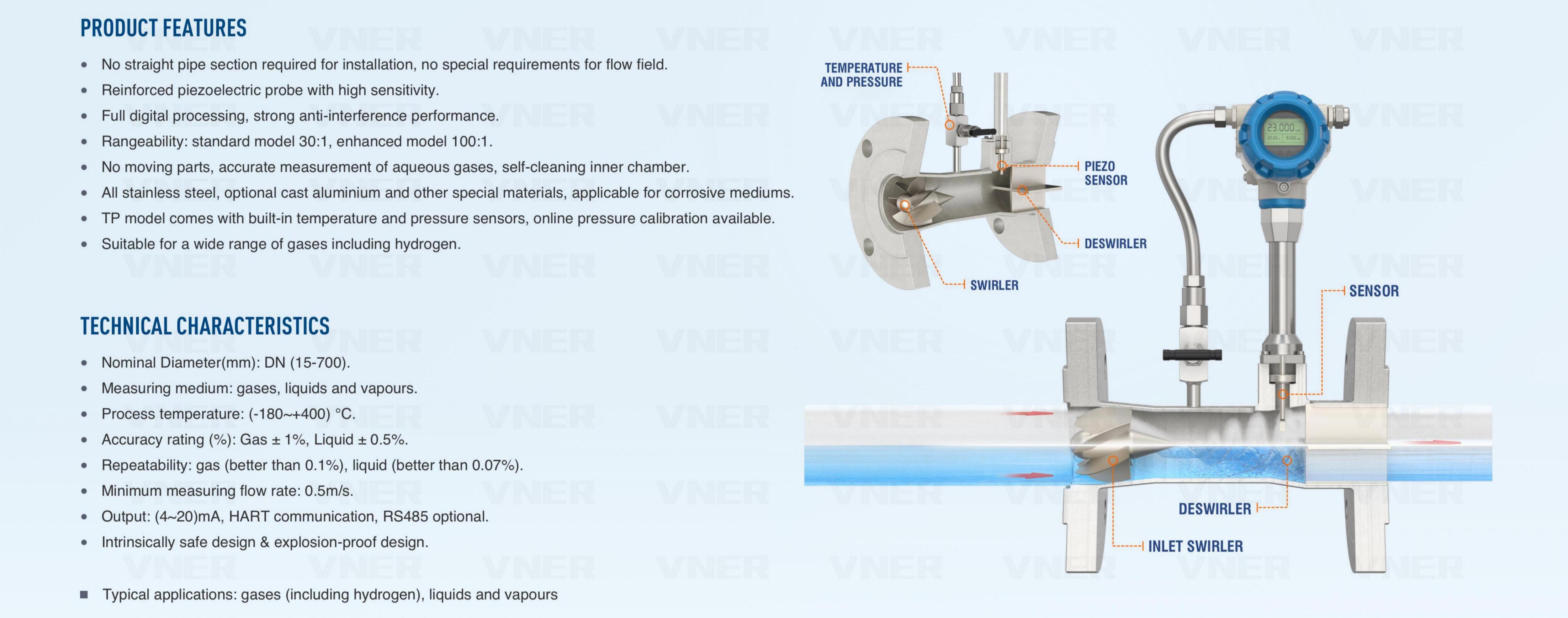

Basé sur la même conception de générateur de tourbillon et de capteur à haut rendement que le SA80T standard, le SA80T-TP intègre une mesure intégrée de température et de pression directement dans le corps de débit. Les configurations traditionnelles nécessitent souvent des transmetteurs de pression séparés et des RTD (détecteurs de température à résistance) installés en aval, ce qui introduit des points de fuite potentiels et une complexité de câblage supplémentaire. L'approche intégrée du débitmètre Swirl garantit que la température et la pression sont mesurées au point exact où la fréquence de turbulence est détectée, ce qui conduit à un calcul de densité en temps réel beaucoup plus précis.

Quelles sont les principales spécifications techniques de la série SA80T-TP ?

Pour comprendre comment cela Débitmètre à tourbillon par rapport à ses prédécesseurs, nous pouvons examiner les paramètres fonctionnels de base dans le tableau suivant :

Pourquoi le calcul de la densité en temps réel est-il vital pour les réseaux de vapeur et de gaz ?

Dans la mesure de l'énergie, mesurer « l'espace occupé par le fluide » (débit volumétrique) est souvent moins important que « la quantité d'énergie ou de masse déplacée ». C’est là que le débitmètre Swirl avec compensation intégrée devient indispensable.

Comment le convertisseur traite-t-il les entrées multivariables ?

L'unité de conversion du SA80T-TP est le « cerveau » du système. Il prend les signaux de fréquence du capteur à tourbillon et les combine avec les données des capteurs de température et de pression internes. À l'aide de paramètres de fluide préconfigurés, tels que les propriétés de la vapeur saturée ou des compositions de gaz spécifiques, l'appareil applique des corrélations thermodynamiques standard pour calculer la densité instantanée du fluide. Cela permet au débitmètre Swirl de fournir des sorties de débit massique et de débit volumique standard en plus du débit volumétrique de fonctionnement conventionnel.

Le SA80T-TP peut-il gérer à la fois la vapeur saturée et surchauffée ?

Les systèmes à vapeur sont notoirement difficiles à surveiller car la vapeur peut passer d'un état saturé à un état surchauffé en fonction des performances de la chaudière et de l'isolation des tuyaux. Le débitmètre à turbulence SA80T-TP est particulièrement adapté à ces environnements. Parce qu'il surveille en permanence la température et la pression, il peut déterminer l'état de la vapeur et appliquer les tableaux de densité corrects. Pour la vapeur saturée, où la température et la pression sont liées, la configuration à double capteur fournit un contrôle de redondance qui garantit la précision même si un paramètre fluctue de manière inattendue.

Qu'est-ce qui rend le débitmètre à turbulence idéal pour la mesure de l'énergie et la répartition des coûts ?

La précision du « Comptage d'énergie » est la pierre angulaire de la gestion des coûts industriels. Lorsque les usines partagent une chaudière centrale ou une installation d'air comprimé, la « répartition des coûts » précise dépend de la capacité du débitmètre à normaliser les données.

Comment le débit volumétrique standard améliore-t-il la transparence des coûts ?

Les réseaux d’air comprimé et de gaz subissent souvent des chutes de pression sur de longues longueurs de tuyauterie. Une norme Débitmètre à tourbillon sans compensation, il rapporterait des volumes différents au début et à la fin du tuyau, même si aucun gaz n'était perdu. Le SA80T-TP convertit toutes les lectures en « Débit volumique standard » (par exemple, Nm³/h ou SCFM), qui fait référence à une pression et une température de référence fixes. Cela garantit que chaque service ou locataire est facturé sur la base de la quantité réelle de molécules de gaz consommées, quelles que soient les fluctuations de pression locales.

Pourquoi le principe de « précession du vortex » est-il intrinsèquement robuste ?

Le générateur de tourbillon à l'entrée du Débitmètre à tourbillon force le fluide entrant dans un mouvement de rotation. Lorsque le fluide pénètre dans la section d'expansion, le centre du tourbillon effectue une précession gyroscopique. La fréquence de cette précession est directement proportionnelle au débit. Contrairement aux compteurs à turbine, il n’y a pas de pièces mobiles susceptibles de s’user ou de se gripper. Contrairement aux plaques à orifices, il n’y a pas d’arêtes vives susceptibles de s’éroder. Cela rend le SA80T-TP une solution nécessitant peu d'entretien pour la vapeur à grande vitesse et les gaz industriels « sales » là où d'autres capteurs pourraient tomber en panne.

Comment les paramètres multimédias configurés garantissent-ils la polyvalence des applications ?

La flexibilité de la série SA80T-TP réside dans son moteur de compensation piloté par logiciel, qui peut être adapté au fluide spécifique présent dans la conduite.

Quelles corrélations thermodynamiques sont utilisées pour la précision ?

L'appareil utilise des formules standard de l'industrie pour garantir le plus haut degré de précision. Qu'il s'agisse des tableaux IAPWS-IF97 pour l'eau et la vapeur ou des normes AGA/SGERG pour le gaz naturel, les Débitmètre à tourbillon effectue ces calculs complexes en interne. Les utilisateurs configurent simplement les paramètres du fluide lors de la mise en service, et le compteur s'occupe du reste, en restant dans les limites étalonnées des capteurs installés et des conditions réelles du processus.

Le SA80T-TP peut-il être intégré aux systèmes de contrôle de processus modernes ?

Dans une usine intelligente moderne, le débitmètre Swirl fait office de centre de données. Puisqu'il génère le débit massique, la température et la pression, il peut fournir trois ensembles de données via une seule interface numérique (telle que des signaux HART, Modbus ou 4-20 mA). Cette sortie multivariable est essentielle pour les boucles de « Process Control » sophistiquées. Par exemple, dans un réacteur chimique où une masse spécifique de gaz est requise pour une réaction, le SA80T-TP fournit la valeur directe du débit massique, éliminant ainsi le besoin pour l'automate d'effectuer des calculs de compensation externes, réduisant ainsi la latence du système et les erreurs de programmation potentielles.

Le SA80T-TP simplifie-t-il l'installation dans les espaces restreints ?

L'espace est souvent limité dans les collecteurs industriels et les équipements montés sur châssis. La conception du Débitmètre à tourbillon SA80T-TP répond directement à ces contraintes physiques.

L’exigence de conduites droites est-elle réduite ?

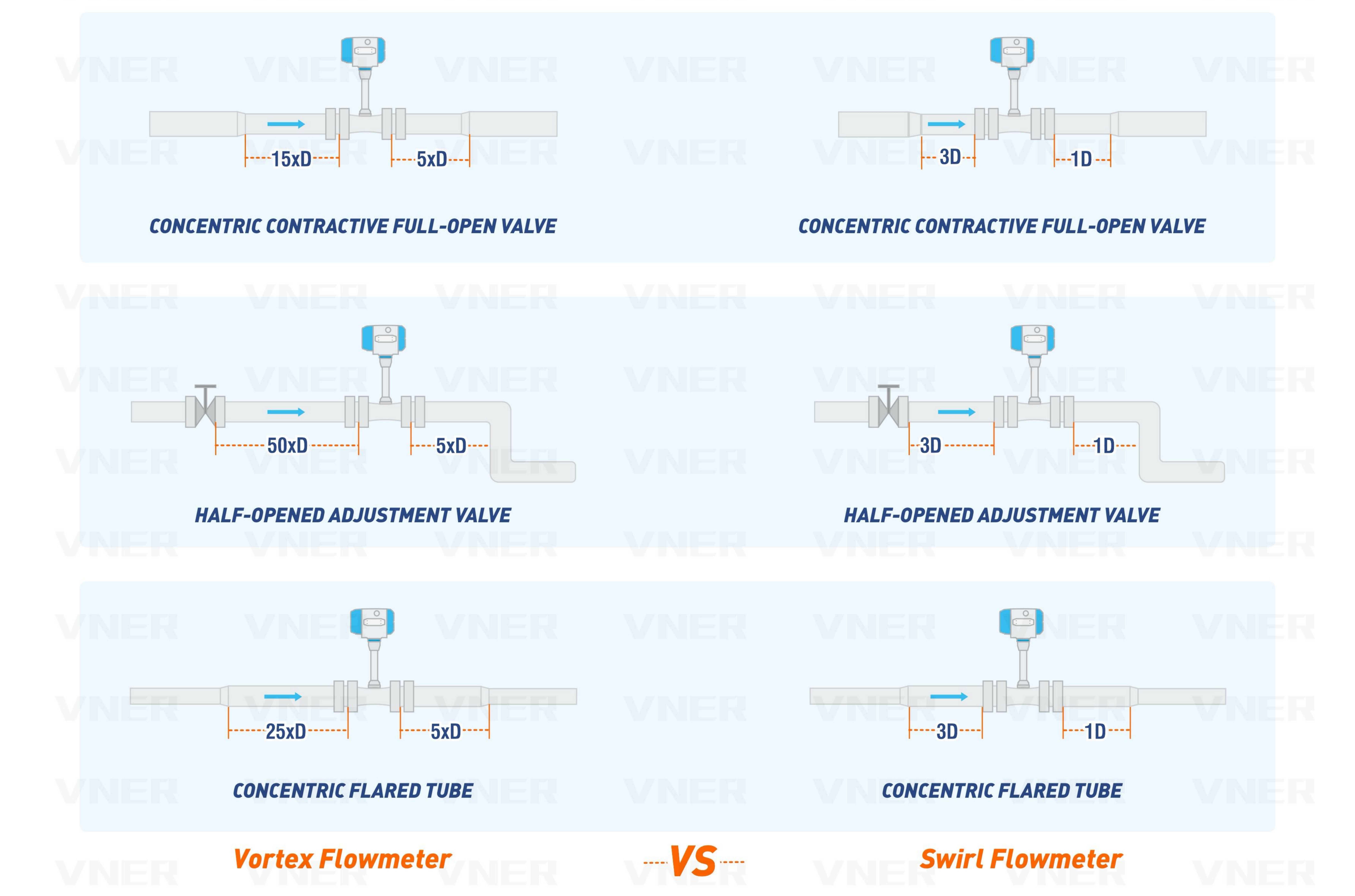

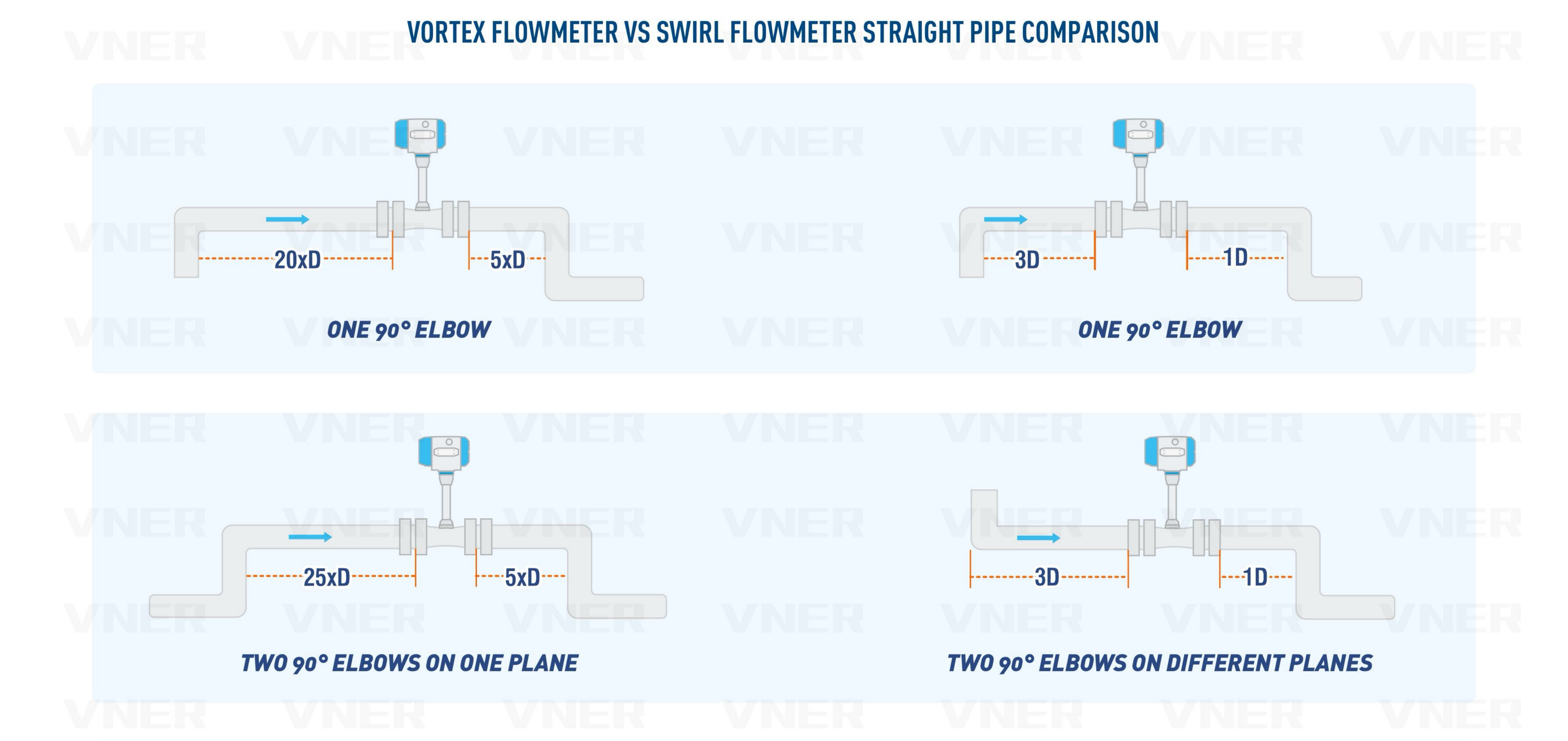

Comparé aux débitmètres vortex standards, le Débitmètre à tourbillon est généralement moins sensible aux perturbations du débit en amont car le générateur de tourbillon « reprofile » efficacement la vitesse du fluide lorsqu'il entre dans le compteur. Lorsque vous combinez cela avec les capteurs de température et de pression intégrés, « l'empreinte » du point de mesure est considérablement réduite. Il n'est pas nécessaire de prévoir des sections de tuyaux droites supplémentaires pour accueillir des prises de pression ou de température séparées, ce qui rend le SA80T-TP un excellent choix pour une installation ultérieure dans des conduites d'air comprimé ou de vapeur existantes où l'espace est limité.

Comment la compensation intégrée réduit-elle le coût total de possession ?

Alors que le prix d'achat initial d'un Débitmètre à tourbillon à compensation de pression peut être supérieur à celui d'un compteur volumétrique de base, le « coût total de possession » est souvent inférieur. En éliminant le besoin de capteurs séparés, de matériel de montage spécialisé et de câblage supplémentaire, le coût total d'installation est réduit. De plus, la précision accrue du bilan énergétique et de la répartition des coûts évite les pertes « invisibles » dans les réseaux de vapeur et de gaz, offrant ainsi un retour sur investissement rapide grâce à une efficacité améliorée.
