Débitmètre pour turbine à gaz : fonctionnement, spécifications et guide de sélection

A débitmètre à turbine à gaz mesure le débit volumétrique d'un gaz en détectant la vitesse de rotation d'un rotor de turbine placé dans le flux. Lorsque le gaz traverse le corps du compteur, il exerce une force sur les pales inclinées du rotor, le faisant tourner à une vitesse directement proportionnelle à la vitesse du gaz. Pour les gaz propres et secs dans les pipelines à grande vitesse où la précision, un taux de modulation élevé et une installation compacte sont des priorités, le débitmètre à turbine à gaz est l'une des technologies de mesure les plus fiables et les plus éprouvées disponibles. C'est l'instrument de choix pour le transfert de propriété du gaz naturel, le comptage des gaz de procédés industriels, la mesure de l'air comprimé et l'allocation du gaz combustible dans les installations de production d'électricité et pétrochimiques. Comprendre comment il fonctionne, quelles spécifications régissent la sélection, où il fonctionne le mieux et quelles sont ses limites donne aux ingénieurs et aux équipes d'approvisionnement les bases nécessaires pour spécifier correctement cet instrument et en extraire toute sa capacité de mesure.

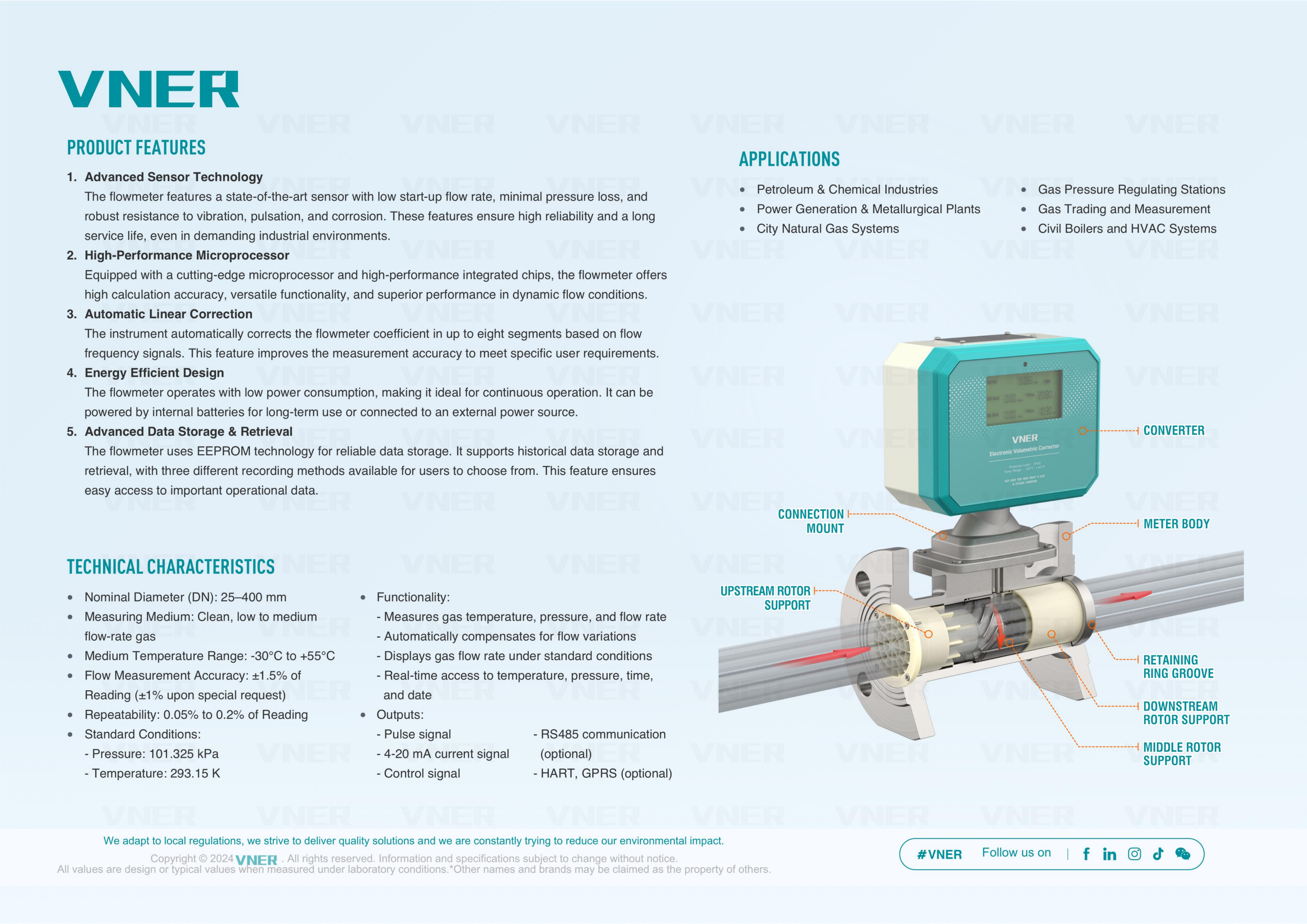

Principe de fonctionnement d'un débitmètre à turbine à gaz

Le principe de fonctionnement d'un débitmètre à turbine à gaz repose sur le transfert d'énergie cinétique d'un flux de gaz en mouvement vers un rotor mécanique. Le rotor est monté sur un arbre à l'intérieur du corps du compteur, avec son axe aligné avec le sens d'écoulement. Les pales du rotor sont réglées à un angle d'hélice fixe, généralement compris entre 30 et 45 degrés à l'axe d'écoulement, de sorte que le gaz frappant les pales génère un couple qui fait tourner le rotor. À débit constant, le rotor atteint une vitesse angulaire à laquelle le couple moteur du gaz équilibre les couples de ralentissement dus au frottement des roulements, à la traînée magnétique du capteur de capteur et à la traînée du fluide sur les surfaces des pales. À cet équilibre, la vitesse du rotor est presque proportionnelle à la vitesse du gaz sur une large plage de débits.

Le facteur K et son rôle dans le comptage

La relation entre la fréquence de rotation du rotor et le débit volumétrique est exprimée par le facteur du compteur, communément appelé facteur K. Le facteur K est défini comme le nombre d'impulsions générées par unité de volume de gaz traversant le compteur, généralement exprimé en impulsions par mètre cube ou en impulsions par litre. Pour un débitmètre à turbine à gaz bien fabriqué, le facteur K est stable et linéaire sur la plage de débit spécifiée du compteur, ce qui rend l'instrument adapté aux applications de transfert de propriété de haute précision. Le facteur K est déterminé lors de l'étalonnage sur un appareil d'étalonnage de débit certifié et est indiqué sur le certificat d'étalonnage du compteur. Un débitmètre à turbine à gaz typique maintient la linéarité du facteur K entre plus ou moins 0,5 à 1,0 % sur sa plage de débit indiquée. , certains compteurs de haute précision atteignant plus ou moins 0,25 % ou mieux sur une partie de leur plage.

Méthodes de détection des signaux

La rotation du rotor de la turbine doit être convertie en un signal électrique sans contact mécanique qui introduirait des frottements et de l'usure. Trois méthodes de détection sont utilisées dans les débitmètres commerciaux à turbine à gaz :

• Capteur magnétique à réluctance variable : Un aimant permanent intégré dans un ensemble de bobines monté dans le corps du compteur génère une impulsion de tension chaque fois qu'une pointe de pale de rotor passe en dessous, car la pointe de la pale modifie la réluctance magnétique du circuit. Cette méthode ne nécessite aucune alimentation externe, génère un signal auto-alimenté et est très fiable. Il s'agit de la méthode de détection standard pour la plupart des débitmètres à turbine à gaz dans les applications industrielles et utilitaires.
• Capteur à effet Hall : Un dispositif semi-conducteur activé magnétiquement détecte le passage des pointes d'aubes grâce à l'effet Hall. Les capteurs à effet Hall nécessitent une petite alimentation mais fournissent des bords de signal plus nets à faible vitesse du rotor, étendant ainsi la capacité de mesure à faible débit du compteur au-delà de ce que les capteurs à réluctance variable peuvent atteindre. Utilisé dans les applications où la précision des faibles débits est essentielle.
• Capteur de capacité RF (radiofréquence) : Un oscillateur haute fréquence détecte le changement de capacité lorsque chaque pale du rotor passe devant la face du capteur. Cette méthode sans contact permet un comptage de lames très précis à basse et haute vitesse et est utilisée dans certains compteurs de précision et de transactions commerciales où la plage linéaire la plus large possible est requise.

Spécifications clés et ce qu'elles signifient dans la pratique

Spécifier correctement un débitmètre à turbine à gaz nécessite de comprendre la signification réelle de chaque spécification de performance et comment elle se traduit en qualité de mesure dans l'application spécifique. Les fabricants utilisent une terminologie cohérente, mais les implications pratiques sont parfois obscurcies par le langage marketing.

Plage de débit et rapport de réduction

La plage de débit d'un débitmètre à turbine à gaz est définie comme l'étendue entre le débit minimum auquel la précision indiquée s'applique (Qmin) et le débit continu maximum (Qmax). Le rapport de ces deux valeurs est le taux de refus. La plupart des débitmètres commerciaux à turbine à gaz atteignent des taux de variation de 10:1 à 20:1 , avec certains modèles de précision atteignant 30:1 ou plus utilisant une conception avancée de roulement de rotor et des systèmes de micros à effet Hall ou RF. Un taux de variation de 20:1 signifie qu'un compteur dimensionné pour mesurer un débit maximum de 200 m³/h mesurera également avec précision des débits jusqu'à 10 m³/h dans les limites de ses spécifications de précision indiquées. Cette large plage de réglage constitue l'un des principaux avantages concurrentiels du débitmètre à turbine par rapport aux appareils à pression différentielle, qui ne fournissent généralement qu'un taux de variation de 3:1 à 5:1 avant de perdre une précision acceptable à faible débit.

Précision et répétabilité

La précision des débitmètres à turbine à gaz est généralement exprimée en pourcentage de la lecture (pourcentage du débit) plutôt qu'en pourcentage de la pleine échelle. Cette distinction est importante : un compteur avec une précision de lecture de plus ou moins 1,0 % maintient cette erreur sur toute la plage de débit, tandis qu'un compteur avec une précision de plus ou moins 1,0 % de la pleine échelle a une erreur relative beaucoup plus importante à faible débit. Pour les demandes de transfert de propriété, OIML R137 et AGA-7 (American Gas Association Report No. 7) précisent que les compteurs à turbine à transfert transactionnel doivent atteindre une précision de plus ou moins 1,0 % de la lecture. sur toute la plage de débit, les compteurs les plus performants atteignant plus ou moins 0,5 % ou mieux. La répétabilité, qui décrit la capacité du compteur à produire la même lecture pour les mêmes conditions de débit lors de mesures répétées, est généralement meilleure que la précision, souvent de plus ou moins 0,1 à 0,2 % pour les compteurs à turbine de qualité. Une répétabilité élevée est essentielle pour la vérification (vérification sur le terrain des performances du compteur à l'aide d'un compteur maître) et pour les applications où la cohérence du débit plutôt que la précision absolue est la principale exigence.

Pressions et températures nominales

Le corps et les composants internes du compteur doivent résister à la pression et à la température de fonctionnement maximales de l'application sans défaillance structurelle ni changement dimensionnel susceptible de modifier le facteur K. Les débitmètres à turbine à gaz pour le service du gaz naturel sont généralement disponibles dans des pressions nominales de PN16, PN25, PN40 et classe 150/300/600 conforme à la norme ASME B16.5, couvrant les pressions de conduite allant de l'atmosphérique à plus de 100 bars dans certaines configurations. Les températures nominales des modèles industriels standard s'étendent d'environ moins 20 à plus 60 degrés Celsius pour l'électronique et de moins 40 à plus 120 degrés Celsius pour le corps mécanique dans les variantes de service à haute température. Les compteurs de service cryogéniques pour la mesure des vapeurs de gaz naturel liquéfié (GNL) s'étendent jusqu'à moins 196 degrés Celsius à l'aide de corps en acier inoxydable et de matériaux de roulement et de rotor spécialement sélectionnés.

Gamme de tailles de tuyaux

Les débitmètres à turbine à gaz sont fabriqués dans des tailles de conduites standard d'environ 15 mm (0,5 pouce) à 600 mm (24 pouces) alésage nominal, avec des conceptions à corps en tranches pour les petites tailles et des corps à passage intégral à brides pour les diamètres nominaux plus grands. Le choix de la taille du compteur n'est pas nécessairement le même que celui du diamètre nominal du pipeline : les compteurs à turbine doivent être dimensionnés de manière à ce que le débit de fonctionnement normal tombe dans la moitié supérieure de la plage de débit indiquée du compteur, là où la linéarité est la meilleure, plutôt qu'au niveau ou près du débit maximum, ce qui risque de dépasser le service continu nominal et d'accélérer l'usure des roulements.

Applications où les débitmètres à turbine à gaz excellent

Les débitmètres à turbine à gaz sont produits commercialement depuis les années 1950 et ont accumulé une longue expérience sur le terrain dans diverses industries. Leur combinaison de précision, de rangeabilité et d'encombrement d'installation relativement compact en fait le choix préféré dans les catégories d'applications suivantes.

Transactions commerciales de gaz naturel et comptage fiscal

L'application la plus importante des débitmètres à turbine à gaz à l'échelle mondiale est le transfert de propriété du gaz naturel entre les producteurs, les sociétés de transport, les sociétés de distribution et les grands consommateurs industriels. Dans les stations de mesure de transactions commerciales, le résultat du compteur est utilisé directement pour calculer la valeur monétaire du gaz transféré, ce qui rend obligatoire l'exactitude et la traçabilité par rapport aux normes de mesure nationales. AGA-7 est la norme industrielle régissant la conception, les performances et l'installation de débitmètres à turbine pour le transfert de propriété de gaz naturel en Amérique du Nord. L'ISO 9951 couvre la même application au niveau international. Ces normes spécifient la traçabilité de l'étalonnage, les budgets d'incertitude, les exigences d'installation et les procédures de preuve qui constituent la base contractuelle d'une facturation précise entre les partenaires commerciaux du gaz.

Une installation typique de transfert commercial utilise deux ou trois compteurs à turbine en parallèle avec une commutation de flux automatisée et un étalon de compteur dédié pour la vérification de l'étalonnage en service. L'étalon permet de vérifier le facteur K par rapport à une norme de volume certifiée sans mettre le compteur du service, garantissant que toute dérive des performances du compteur est détectée et corrigée avant qu'elle n'entraîne une erreur de comptage significative qui nécessiterait un règlement financier entre les parties.

Mesure des gaz de procédés industriels

Dans la fabrication chimique, pétrochimique et pharmaceutique, les débitmètres à turbine à gaz mesurent l'azote, l'oxygène, l'hydrogène, l'argon, le dioxyde de carbone et les gaz de traitement mixtes dans les systèmes de canalisations desservant les réacteurs, les échangeurs de chaleur, les systèmes de purge et les systèmes d'inertie. Leur capacité à traiter des gaz propres à haute pression et leurs dimensions compactes les rendent pratiques là où l'espace est limité par la disposition des canalisations existantes. Dans les systèmes de gestion des brûleurs pour fours et chaudières industriels, les compteurs à turbine fournissent le signal de débit utilisé pour calculer les rapports air/carburant optimisés pour l'efficacité de la combustion et la conformité aux émissions.

Systèmes d'air comprimé et de gaz d'instruments

L'air comprimé est l'un des services publics les plus énergivores dans le secteur manufacturier, et les débitmètres à turbine à gaz installés dans les collecteurs de distribution d'air comprimé permettent aux gestionnaires de l'énergie de quantifier la consommation par zone de production, d'identifier les fuites et de comparer les améliorations en matière d'efficacité énergétique. Le compteur mesure le volume réel à la pression et à la température de la conduite et, lorsqu'il est combiné avec un transmetteur de pression et de température et un ordinateur de débit, fournit un débit volumétrique corrigé en mètres cubes standard par heure ou en pieds cubes standard par minute qui représente la véritable quantité d'air consommée, quelles que soient les variations de pression du système pendant les périodes de pointe de demande.

Mesure du gaz combustible pour la production d’électricité

Les centrales électriques au gaz utilisent des débitmètres à turbine pour mesurer l'alimentation en gaz combustible de chaque turbine à gaz et chaudière. Une mesure précise du carburant est requise pour le calcul du taux de chaleur, la surveillance de l'efficacité et la déclaration des émissions dans les conditions des permis environnementaux. La mesure du débit du compteur à turbine, combinée à l'analyse du gaz à partir d'un chromatographe, permet de calculer le contenu énergétique du gaz consommé par heure, ce qui détermine directement l'efficacité thermique de l'usine et le coût du carburant par mégawattheure de production. Une erreur de 1 % dans la mesure du gaz combustible dans une centrale à cycle combiné de 400 MW consommant environ 70 000 m³/h de gaz naturel représente une erreur de facturation équivalente à des centaines de milliers de dollars par an. aux prix habituels du gaz, ce qui explique l'investissement dans des compteurs à turbine de haute qualité de qualité transactionnelle dans les installations de production d'électricité.

Limites et applications pour lesquelles les compteurs à turbine ne sont pas le meilleur choix

La dépendance du débitmètre à turbine à gaz vis-à-vis de la rotation mécanique signifie qu'il présente des limites inhérentes dans certaines conditions de service qui doivent être honnêtement évaluées lorsqu'on le compare à des technologies alternatives pour une application spécifique.

Gaz sales, humides ou corrosifs

Débitmètres pour turbines à gaz nécessitent un gaz propre et sec pour fonctionner de manière fiable. La contamination particulaire provenant du tartre des tuyaux, des débris de construction ou des résidus de processus endommage les pales du rotor et les surfaces d'appui, provoquant une dérive progressive du facteur K et une éventuelle défaillance mécanique. Les liquides entraînés provoquent des dommages similaires et peuvent créer des changements brusques du facteur K lorsque des bouchons de liquide traversent le compteur. Les composants gazeux corrosifs, notamment le sulfure d'hydrogène, le chlore et les composés acides, attaquent les matériaux des roulements et peuvent provoquer le grippage du rotor si les matériaux en contact avec le produit ne sont pas spécifiquement sélectionnés pour leur résistance à la corrosion. Avant de spécifier un compteur à turbine dans un service de gaz, la composition du gaz, y compris les contaminants potentiels, doit être confirmée comme étant compatible avec le matériau du rotor, le matériau de l'arbre et le type de roulement du compteur. Le gaz qui ne peut pas être garanti propre et sec à l’entrée du compteur doit être mesuré à l’aide d’une technologie sans pièces mobiles telle qu’un compteur à ultrasons ou un compteur vortex.

Flux pulsé

Les compresseurs alternatifs et les pompes volumétriques génèrent des pulsations de pression dans la tuyauterie en aval qui provoquent une accélération et une décélération périodiques du flux de gaz. Un rotor de turbine, en raison de son inertie et de la géométrie de l'angle des pales, répond au flux pulsé par un enregistrement excessif : il accélère lorsque la vitesse du gaz augmente et décélère plus lentement lorsque la vitesse diminue, produisant une erreur de dosage positive systématique. Dans des conditions de pulsations sévères, cette erreur peut atteindre 5 à 10% ou plus , ce qui est totalement inacceptable à des fins de transfert de propriété ou de contrôle de processus. Les amortisseurs de pulsations installés en amont du compteur, ou la sélection d'un compteur à ultrasons sans rotor mobile sensible aux effets d'inertie, sont les options de remédiation pour les environnements à écoulement pulsé.

Débits très faibles et nombres de Reynolds faibles

En dessous de la spécification Qmin du compteur à turbine, les forces de friction et de traînée des roulements deviennent significatives par rapport à la force motrice du flux de gaz, provoquant une décélération du rotor en dessous de la vitesse proportionnelle à la vitesse d'écoulement. Le facteur K s'écarte de sa valeur calibrée et l'erreur de mesure augmente rapidement. Les applications où le débit tombe régulièrement en dessous de 10 % de Qmax pendant des périodes prolongées sont mal desservies par les compteurs à turbine. Les débitmètres massiques thermiques ou compteurs Coriolis sont mieux adaptés à la mesure de gaz à faible débit lorsque le seuil de débit minimum du compteur à turbine n'est pas systématiquement atteint.

Exigences d'installation pour une mesure précise

Les débitmètres à turbine à gaz sont sensibles au profil de vitesse du gaz à leur entrée. Un profil de vitesse entièrement développé, symétrique et sans tourbillon entrant dans le compteur garantit que le rotor répond uniformément sur tous les segments de pale et que le facteur K correspond à la valeur calibrée. Les profils perturbés provoqués par les raccords de tuyauterie en amont créent un écoulement asymétrique ou tourbillonnant qui modifie le facteur K effectif et introduit une erreur de mesure systématique qu'aucun réglage électronique ne peut complètement corriger.

Exigences relatives aux conduites droites

Les longueurs minimales de conduites droites requises en amont et en aval d'un débitmètre de turbine à gaz dépendent du type et de la gravité de la perturbation en amont. AGA-7 fournit des conseils spécifiques pour les configurations de tuyauterie courantes :

Lorsque la longueur de conduite droite requise ne peut pas être atteinte en raison de contraintes d'espace de tuyauterie, un conditionneur de débit installé en amont du compteur peut réduire considérablement la longueur de conduite droite requise en brisant le tourbillon et en redistribuant les distorsions du profil de vitesse. Les conditionneurs de débit conformes aux recommandations de la norme ISO 17089 ou de l'annexe AGA-7 réduisent le besoin en amont à environ 10D suivant le conditionneur dans la plupart des configurations de tuyauterie, au prix d'une petite chute de pression permanente à travers l'élément conditionneur.

Orientation et position de montage

Les débitmètres à turbine à gaz peuvent être installés dans n'importe quelle orientation de tuyau, y compris un écoulement horizontal, vertical vers le haut et vertical vers le bas, à condition que le compteur soit conçu pour cette orientation. L'installation horizontale est la plus courante et généralement préférée car elle évite le risque d'accumulation de liquide à l'entrée du compteur qui peut se produire avec un écoulement vertical descendant dans les conduites de gaz qui transportent des traces de condensat. Si une installation verticale est requise, un flux ascendant est préférable à un flux descendant pour garantir que tout liquide présent s'écoule du rotor plutôt que de s'accumuler au niveau des extrémités des pales. Le compteur doit être installé dans un endroit accessible pour l'entretien et l'inspection sans qu'il soit nécessaire d'utiliser un échafaudage ou une isolation temporaire des tuyaux qui interromprait le service.

Correction de volume et compensation de température et de pression

Un débitmètre à turbine à gaz mesure le volume réel de gaz traversant le compteur dans des conditions de pression et de température de ligne. Dans la plupart des applications commerciales et industrielles, la quantité d'intérêt n'est pas le volume réel dans les conditions de ligne, mais le volume ou la masse standard corrigé par rapport à une condition de référence, généralement 0 degré Celsius et 101,325 kPa (mètres cubes standard) ou 15 degrés Celsius et 101,325 kPa selon le contrat applicable ou la norme réglementaire.

Le rôle de l'ordinateur de débit

Un calculateur de débit reçoit le signal d'impulsion du compteur à turbine ainsi que les signaux de pression et de température des transmetteurs installés sur ou à proximité du compteur, et applique l'équation d'état du gaz réel pour calculer le volume ou le débit massique corrigé en temps réel. Le facteur de compressibilité Z du gaz, qui tient compte de l'écart entre le comportement du gaz réel et celui du gaz idéal à des pressions élevées, doit être calculé à partir d'une équation de composition du gaz telle que AGA-8 (pour le gaz naturel) pour obtenir la précision requise pour le comptage fiscal. À une pression de conduite de 70 bars, le facteur de compressibilité du gaz naturel peut être d'environ 0,85, ce qui signifie que le volume réel dans les conditions de conduite ne représente que 85 % du volume que prédiraient les calculs de gaz idéal. , et négliger la compressibilité introduirait une erreur systématique de 15 % dans chaque calcul de comptage à cette pression. La mise en œuvre précise par ordinateur de débit de l'AGA-8 ou d'une équation d'état équivalente est donc aussi importante pour la précision globale du système que la qualité de l'étalonnage du compteur à turbine lui-même.

Intégration des mesures énergétiques

Pour les applications de gaz naturel où la transaction commerciale est basée sur le contenu énergétique plutôt que sur le volume, le calculateur de débit étend son calcul au débit énergétique en multipliant le débit volumétrique standard par le pouvoir calorifique du gaz. Le pouvoir calorifique est dérivé de l'analyse de la composition par chromatographe en phase gazeuse, soit à la station de comptage elle-même, soit à partir d'une valeur représentative convenue entre les parties. La chaîne de mesure de l'énergie, depuis l'impulsion du compteur à turbine jusqu'au calcul de l'énergie en passant par la correction du volume, constitue la fonction principale d'un système de comptage fiscal et est vérifiée par rapport aux normes de mesure nationales lors de la mise en service et à des intervalles de vérification ultérieurs.

Entretien et durée de vie des roulements

La principale exigence d’entretien d’un débitmètre à turbine à gaz est le système de roulements du rotor. Le rotor tourne continuellement à grande vitesse pendant le fonctionnement et les roulements qui soutiennent l'arbre du rotor sont sujets à une usure qui nécessite éventuellement un remplacement. Le taux d'usure des roulements détermine l'intervalle de maintenance du compteur et la stabilité du facteur K dans le temps, faisant de la qualité des roulements l'un des paramètres de conception les plus importants dans un débitmètre à turbine à gaz de haute fiabilité.

Types de roulements et leur longévité

Trois types de roulements sont utilisés dans les débitmètres commerciaux à turbine à gaz, chacun présentant des caractéristiques de performances et de longévité différentes :

• Roulements à douille (jourillon) : Roulements hydrodynamiques dans lesquels une fine pellicule de gaz ou de lubrifiant supporte l'arbre du rotor. Dans le service de gaz propre et sec, le gaz de traitement lui-même assure la lubrification, éliminant ainsi le besoin d'une alimentation externe en lubrifiant et empêchant la contamination du flux de gaz. Les paliers lisses utilisés dans le service du gaz naturel propre peuvent atteindre des durées de vie de cinq à dix ans ou plus avant de nécessiter un remplacement.
• Roulements à billes : Les roulements à éléments roulants offrent un faible frottement au démarrage et de faibles débits, étendant la plage utile du compteur vers des vitesses d'écoulement inférieures à celles que les paliers lisses peuvent supporter. Cependant, les roulements à billes nécessitent une lubrification qui doit être fournie soit à partir d'un réservoir de lubrifiant séparé à l'intérieur du corps du compteur, soit à partir d'un brouillard de lubrifiant présent dans le gaz de procédé, et ils sont plus susceptibles d'être endommagés par contamination que les paliers lisses dans les applications de gaz sales.
• Roulements en céramique : Les roulements en céramique de zircone ou de carbure de silicium offrent une excellente résistance à l'usure, une inertie chimique et la capacité de fonctionner sans lubrification dans des environnements corrosifs ou à gaz secs où les roulements métalliques conventionnels subiraient une usure rapide ou une attaque de corrosion. Les roulements en céramique sont de plus en plus spécifiés pour les applications de gaz acides (contenant du sulfure d'hydrogène) et de gaz corrosifs.

Surveillance de l'état et maintenance prédictive

Les conceptions modernes de débitmètres à turbine à gaz intègrent une configuration à double rotor ou à double capteur qui permet de détecter la dégradation des roulements ou les dommages au rotor en service sans retirer le compteur pour inspection. Dans un compteur à double rotor, deux rotors sont placés en série dans le corps du compteur. Dans des conditions normales, les deux rotors tournent à des vitesses déterminées par le flux de gaz, et le rapport de leurs vitesses est fixé par l'angle de leurs pales. Lorsque l'usure des roulements ou les dommages au rotor commencent à affecter un rotor différemment de l'autre, le rapport de leurs vitesses de rotation change, fournissant un signal de diagnostic qui indique l'apparition de problèmes mécaniques avant que la précision des mesures ne soit considérablement altérée. Cette capacité de maintenance prédictive permet aux opérateurs de planifier le remplacement des roulements lors des arrêts de maintenance programmés plutôt que de réagir de manière réactive aux événements de défaillance des compteurs. , ce qui, dans le service de transfert de propriété, peut déclencher des procédures coûteuses de changement de compteur et d'éventuels litiges de facturation.

Étalonnage, vérification et traçabilité

La précision d'un débitmètre à turbine à gaz utilisé dans le comptage transactionnel ou le comptage fiscal est aussi bonne que l'étalonnage qui a établi sa courbe de facteur K et le programme de preuve qui vérifie que le facteur K reste stable tout au long de sa période de service. L'étalonnage et l'épreuve sont des activités distinctes mais complémentaires qui, ensemble, assurent la traçabilité métrologique requise pour les transactions commerciales juridiquement exécutoires.

Calibrage en usine

L'étalonnage en usine est effectué sur une installation d'étalonnage de débit en utilisant un fluide de référence, généralement de l'air ou du gaz naturel, avec un compteur principal traçable ou un étalon de volume comme référence. L'étalonnage établit le facteur K à plusieurs débits sur la plage du compteur, produisant une table d'étalonnage ou une courbe de correction polynomiale qui est stockée dans le transmetteur électronique du compteur ou dans l'ordinateur de débit associé. Les certificats d'étalonnage doivent indiquer l'étalon de référence utilisé, sa traçabilité aux étalons de mesure nationaux ou internationaux, l'incertitude de l'étalon de référence et l'incertitude élargie du facteur K étalonné du compteur à chaque débit testé. Pour les compteurs destinés au transfert de propriété, l'étalonnage doit être effectué sur du gaz dans des conditions représentatives de la pression de service afin d'éviter les effets de densité sur le facteur K qui ne sont pas captés par l'étalonnage à l'air à pression atmosphérique.

Preuve en service

L'essai de compteur vérifie le facteur K d'un compteur installé en service par rapport à un dispositif d'étalonnage calibré ou à un compteur maître d'étalonnage connu, sans retirer le compteur du pipeline. Les étalons de tuyaux, les étalons de petit volume et les étalons de compteurs maîtres sont les trois principales méthodes d'essai utilisées pour les débitmètres à turbine à gaz dans le service de transfert de propriété. La fréquence de preuve requise en vertu des réglementations applicables et des accords commerciaux varie mais varie généralement de mensuellement à annuellement en fonction de la taille de la transaction mesurée et de l'historique de stabilité du compteur. Les résultats du test sont comparés au facteur K établi, et si l'écart dépasse la tolérance convenue (généralement plus ou moins 0,25 à 0,5 % selon le contrat), le facteur de comptage est ajusté et l'écart peut déclencher une correction de facturation pour la période de mesure depuis le dernier test valide.

Liste de contrôle de sélection du débitmètre pour turbine à gaz

La sélection d'un débitmètre à turbine à gaz pour une application spécifique nécessite une évaluation systématique des conditions du procédé, des exigences de performance et des contraintes d'installation. La liste de contrôle suivante couvre les paramètres critiques qui doivent être définis avant qu'une spécification puisse être complétée :

1. Définir la composition du gaz et confirmer la propreté : Identifiez tous les composants, y compris les traces de contaminants, le potentiel de condensat et les espèces corrosives. Confirmez que le gaz peut être garanti propre et sec à l’entrée du compteur dans toutes les conditions de fonctionnement.
2. Établir la plage de débit, y compris les débits minimum, normal et maximum : Confirmez que la plage de débit requise se situe dans la plage de réduction réalisable d'une taille de compteur unique, ou prévoyez plusieurs compteurs en parallèle avec la commutation de flux automatisée si la plage requise dépasse ce qu'un seul compteur peut couvrir.
3. Spécifier les exigences de précision et de rangeabilité : Déterminez si l'application nécessite une précision de qualité fiscale de plus ou moins 0,5 % ou si une spécification de qualité industrielle de plus ou moins 1,0 % ou de plus ou moins 2,0 % est acceptable, car cela affecte directement le coût du compteur.
4. Confirmer la pression et la température de fonctionnement maximales : Vérifiez que les valeurs nominales de pression et de température du compteur dépassent les conditions de perturbation maximales, et pas seulement les conditions de fonctionnement normales.
5. Évaluer les conduites droites disponibles : Examinez le site d'installation pour confirmer que les parcours droits requis en amont et en aval peuvent être réalisés, ou planifiez l'installation d'un conditionneur de débit s'ils ne le peuvent pas.
6. Déterminer les exigences en matière de signal de sortie et d'intégration : Vérifiez si la sortie d'impulsions se connectera directement à un calculateur de débit, à une carte d'entrée DCS ou à un système SCADA, et spécifiez le format de sortie requis (fréquence, HART, Modbus ou nombre d'impulsions).
7. Spécifiez la méthode de levée et l'intervalle : Pour les compteurs de transactions commerciales, la méthode de preuve doit être convenue avec les parties commerciales avant que le compteur et le prouveur ne soient spécifiés, car certaines méthodes de preuve imposent des exigences spécifiques sur la conception du corps du compteur.

Le débitmètre à turbine à gaz reste l'une des technologies les plus précises, les plus fiables et les plus rentables pour la mesure de gaz propres à haute vitesse dans toute la gamme, des petites installations industrielles aux stations de comptage de transport de gaz naturel de grand diamètre. Sa simplicité mécanique, ses sources d'erreur bien comprises, sa large plage de réglage et son infrastructure d'étalonnage et d'essai mature ont maintenu son rôle de technologie dominante dans le comptage fiscal du gaz naturel pendant plus de six décennies, et rien sur le marché actuel n'offre une combinaison suffisamment convaincante d'avantages concurrents pour la déplacer de cette position dans un avenir prévisible pour les applications où elle excelle véritablement.
