Guide du débitmètre Vortex : Compensation de pression et de température

Un débitmètre à vortex mesure le débit volumétrique en détectant la fréquence des vortex émis par un corps bluff placé dans le flux d'écoulement – ​​un principe connu sous le nom d'effet von Kármán. Pour les applications impliquant de la vapeur, du gaz comprimé ou tout autre fluide dont la densité change de manière significative en fonction des conditions de fonctionnement, un débitmètre vortex stetard est insuffisant à lui seul. Les variantes de compensation de pression et de compensation de température intègrent des capteurs supplémentaires directement dans le corps du compteur pour calculer le débit massique ou le débit volumétrique corrigé en temps réel, éliminant ainsi le besoin d'instruments externes et de calculs de correction manuels. Le choix de la bonne configuration dépend de votre type de fluide, de la précision requise et de la variation de la pression, de la température ou des deux pendant le fonctionnement normal.

Comment fonctionne un débitmètre Vortex

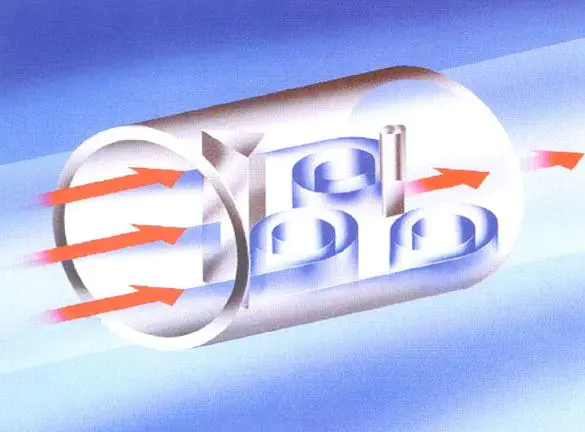

Le principe de fonctionnement d'un débitmètre vortex est basé sur un phénomène de dynamique des fluides bien établi. Lorsque le fluide s'écoule au-delà d'une obstruction non profilée - appelée corps bluff ou barre de délestage - des vortex alternés sont générés de chaque côté du corps selon un motif régulier et répétitif. Ce modèle est appelé rue vortex de von Kármán.

La fréquence à laquelle ces vortex se propagent est directement proportionnelle à la vitesse du fluide, exprimée par la relation de St.rouhal :

f = St × V / ré

Où f est la fréquence de rejet du vortex, St est le nombre de Strouhal sans dimension (généralement 0,17-0,21 pour la plupart des conceptions de corps bluff), V est la vitesse du fluide, et d est la largeur du corps du bluff. Étant donné que le nombre de Strouhal reste presque constant sur une large plage de nombres de Reynolds, la fréquence du vortex sert d'indicateur linéaire fiable de la vitesse d'écoulement.

Méthodes de détection

Les vortex créent des fluctuations de pression oscillantes qui sont détectées par l'une des nombreuses technologies de détection intégrées dans ou à proximité du corps bluff :

• Capteurs piézoélectriques : Le type le plus courant. Un cristal piézoélectrique génère un petit signal de tension en réponse à la force d'oscillation de chaque vortex. Ces capteurs ne comportent aucune pièce mobile et sont très fiables dans les applications vapeur et gaz.
• Capteurs de capacité : Détectez la différence de pression créée par les vortex à l'aide d'un diaphragme flexible. Moins sensible aux interférences vibratoires que certaines conceptions piézoélectriques.
• Capteurs à ultrasons : Certaines conceptions avancées utilisent des faisceaux ultrasoniques dirigés à travers l’alésage du tuyau pour détecter les fluctuations de vitesse induites par les vortex, permettant ainsi une mesure non intrusive.

Quelle que soit la méthode de détection, la sortie d'un débitmètre vortex de base est un signal d'impulsion de fréquence proportionnel au débit volumétrique . La conversion de ce débit en débit massique ou en débit volumétrique standardisé nécessite une connaissance de la densité du fluide – c'est là que les variantes de compensation deviennent essentielles.

Pourquoi une compensation est nécessaire pour une mesure précise du débit

La sortie d'impulsion d'un débitmètre vortex reflète le débit volumétrique réel dans les conditions de fonctionnement, c'est-à-dire le volume réel traversant le débitmètre à ce moment-là. Pour de nombreuses applications liquides où la densité est relativement stable, cela est suffisant. Mais pour gaz, vapeur et fluides supercritiques , la relation entre le débit volumétrique et le débit massique est très sensible à la pression et à la température.

Considérons la vapeur saturée à deux pressions différentes :

• À 5 bars (absolu) , la vapeur saturée a une densité d'environ 2,67 kg/m³
• À 10 bars (absolu) , la densité de la vapeur saturée s'élève à environ 5,16 kg/m³

La même lecture de débit volumétrique dans ces deux conditions représente près de deux fois le débit massique à 10 bar contre 5 bar. Sans tenir compte de cette différence de densité, un système de facturation de l'énergie vapeur ou de contrôle de processus basé uniquement sur la production volumétrique entraînerait des erreurs dépassant 30 à 50 % dans des conditions de pression variables. La compensation résout directement ce problème en transmettant des données de pression et/ou de température en temps réel au calculateur de débit pour calculer les valeurs corrigées en continu.

Débitmètre Vortex à compensation de pression

A débitmètre vortex à compensation de pression intègre un transmetteur de pression – généralement un capteur de pression piézorésistif ou de type capacitif – dans le corps du compteur, à côté de l'élément de détection de vortex. L'ordinateur de débit interne utilise la lecture de pression en direct ainsi que la fréquence de vortex mesurée pour calculer la densité du fluide à partir de tableaux de propriétés préchargés, puis en dérive le débit massique ou le débit volumétrique corrigé en temps réel.

Quand la compensation de pression seule est suffisante

La compensation de pression est appropriée – et suffisante – lorsque la température du fluide est constante ou peut être supposée constante dans une tolérance acceptable. Le scénario le plus courant est service de vapeur saturée : parce que la vapeur saturée existe à une température fixe pour une pression donnée, la mesure de la pression à elle seule définit pleinement l'état thermodynamique du fluide. Aucune mesure de température distincte n’est requise pour déterminer la densité.

Les applications supplémentaires appropriées incluent :

• Systèmes d'air comprimé dans lesquels la température d'alimentation est relativement stable mais la pression de ligne varie en fonction du cycle du compresseur
• Distribution d'azote ou de gaz inerte à température proche de la température ambiante avec pression de collecteur variable
• Mesure du gaz naturel où la variation de température est modeste (à ±10°C d'une valeur de référence)

Spécifications typiques

La plupart des débitmètres vortex à compensation de pression sur le marché sont équipés de capteurs de pression intégrés évalués à 0 à 4 MPa ou 0 à 10 MPa , avec une précision de mesure de pression généralement ±0,5 % FS . L’incertitude combinée de la mesure du débit après compensation est généralement de l’ordre de ±1,0 à 1,5 % de lecture pour la vapeur et le gaz, contre ±0,5 à 1,0 % pour l'élément vortex mesurant seul le débit volumétrique dans les liquides.

Débitmètre Vortex à compensation de température

A débitmètre vortex à compensation de température intègre un détecteur de température à résistance (RTD) – le plus souvent un Sonde Pt100 ou Pt1000 classe A — dans le compteur ou dans son raccord complémentaire immédiat en amont/aval. Le signal de température alimente le même ordinateur de débit interne, qui utilise les données de propriétés du fluide pour dériver la densité et calculer la masse ou le débit corrigé.

Lorsque la compensation de température seule est utilisée

La compensation uniquement en température est moins courante que la compensation en pression uniquement ou combinée, mais a des applications légitimes :

• Débit de liquide à pression constante mais température variable : Circuits d'eau chaude, systèmes d'huile thermique et boucles d'eau de refroidissement où la pression des canalisations est régulée mais la température varie en fonction de la charge du processus.
• Débit de gaz à une pression d'alimentation stable connue : Lorsqu'un régulateur de pression maintient fermement la pression en amont mais que la température ambiante ou du processus varie de façon saisonnière ou diurne.
• Transaction commerciale de gaz à pression régulée : Lorsque la pression est fixée par contrat ou par réglementation et que seule la température nécessite une surveillance active

Placement RTD et temps de réponse

Le RTD est généralement installé dans un puits thermométrique positionné 3 à 5 diamètres de tuyaux en aval du corps du débitmètre vortex pour éviter de perturber le profil d'écoulement au point de mesure. La conception du puits thermométrique est importante : un puits thermométrique à paroi épaisse augmente le décalage thermique, ce qui peut introduire des erreurs transitoires lors de changements rapides de température. Pour les processus avec des variations rapides de température, un doigt de gant à pointe réduite ou à réponse rapide avec un temps de réponse inférieur à 5 secondes est recommandé.

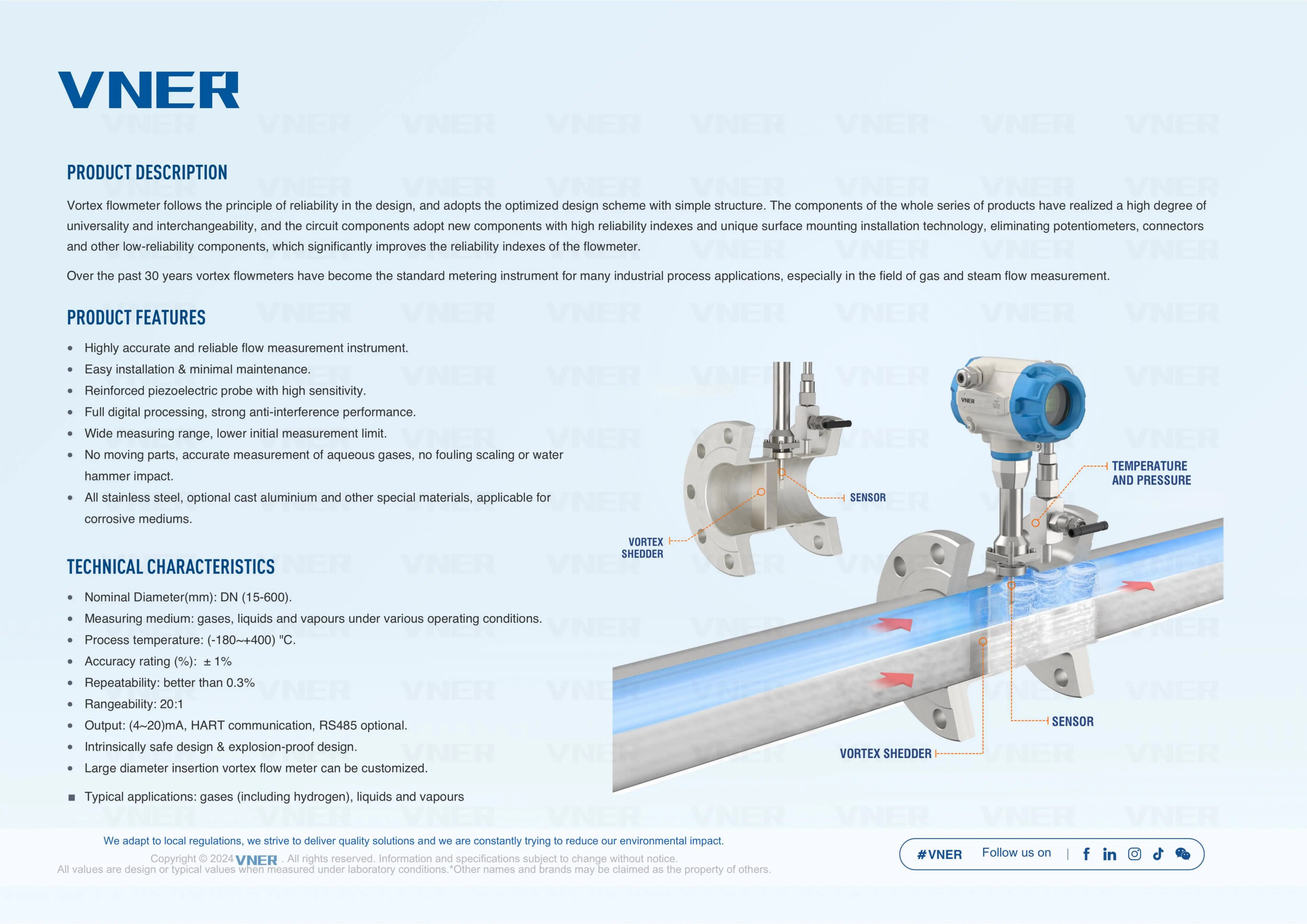

Débitmètre Vortex à compensation de pression et de température combinée

La variante la plus performante et la plus largement spécifiée intègre à la fois des capteurs de pression et de température dans un seul ensemble de compteur. Avec un accès simultané aux deux variables, l'ordinateur de débit interne peut appliquer l'équation d'état complète du fluide, ce qui donne calcul du débit massique réel sans aucune hypothèse sur les conditions de fonctionnement .

Cette configuration est obligatoire pour :

• Vapeur surchauffée : Contrairement à la vapeur saturée, la vapeur surchauffée existe à des températures supérieures à la courbe de saturation pour une pression donnée. La pression et la température varient indépendamment et doivent toutes deux être mesurées pour déterminer la densité à partir des tables de vapeur.
• Transfert de propriété de gaz naturel : Les normes AGA (American Gas Association) et ISO pour la mesure du gaz naturel nécessitent une correction des conditions de base en utilisant à la fois la pression et la température.
• Gaz de procédé variables : Flux de gaz mélangés, biogaz ou effluents gazeux de procédé dont la composition et les conditions de fonctionnement fluctuent
• Comptage de l'énergie vapeur pour la facturation ou l'allocation  : Lorsque la sortie en BTU ou en kJ doit être calculée avec précision dans des conditions de charge changeantes

Des fabricants tels que Yokogawa (série digitalYEWFLO), Endress Hauser (Prowirl F 200) et Emerson (Rosemount 8800D MultiVariable) proposent des débitmètres vortex multivariables entièrement intégrés qui mesurent la fréquence, la pression et la température du vortex dans une seule connexion de processus, produisant le débit massique directement via les protocoles HART, FOUNDATION Fieldbus ou Modbus.

Comparaison : débitmètres à vortex standard et compensés

Exigences d'installation qui affectent la précision

Quelle que soit la configuration de compensation, les débitmètres vortex sont sensibles aux distorsions du profil d'écoulement causées par la géométrie de la tuyauterie en amont. Le respect des exigences simples n’est pas négociable pour atteindre la précision nominale.

Exigences relatives aux tuyaux droits en amont et en aval

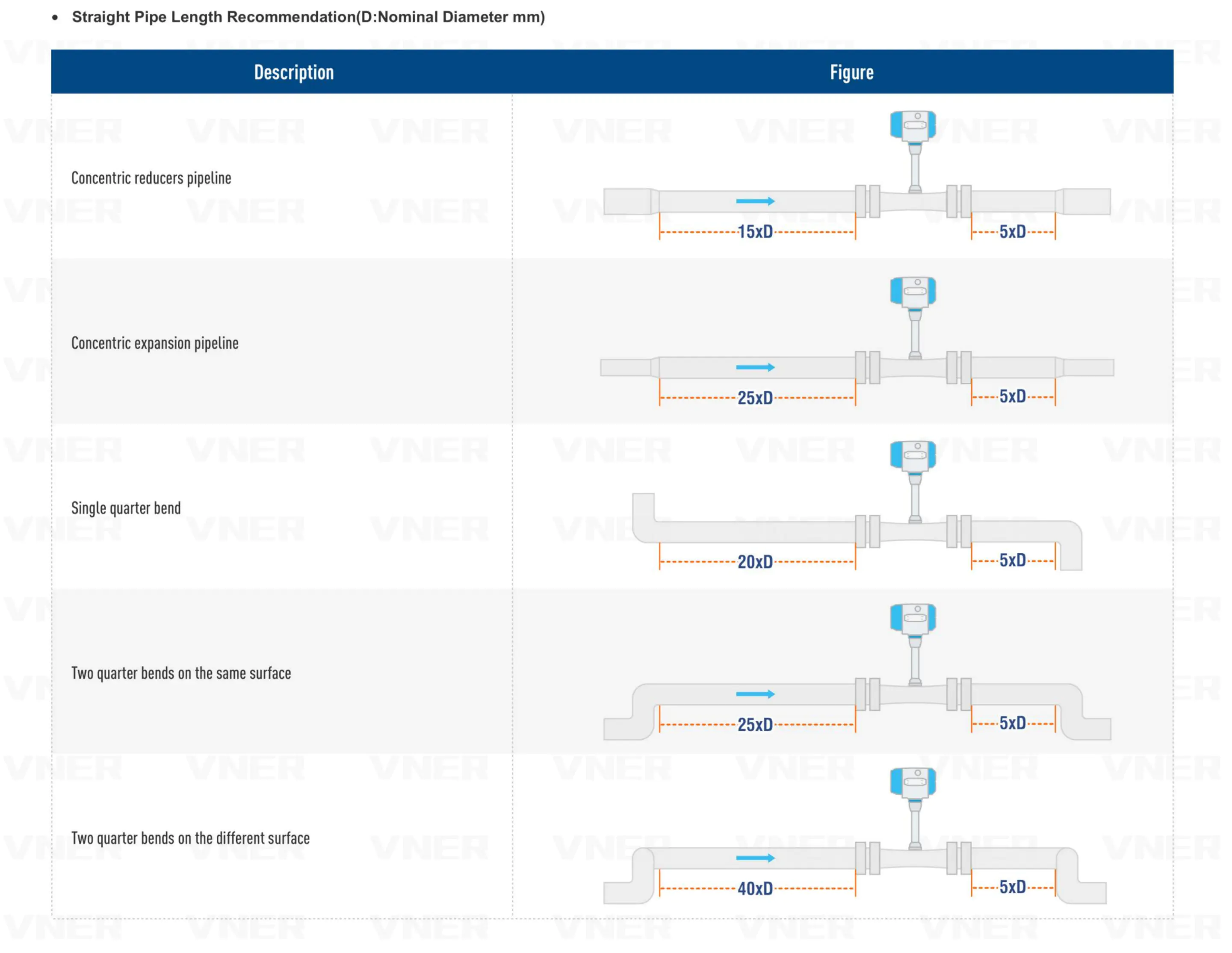

Les exigences suivantes s'appliquent à la plupart des débitmètres vortex dans des conditions d'installation standard. Les exigences réelles varient selon le fabricant et la conception du compteur :

Sensibilité aux vibrations et aux pulsations

Les débitmètres Vortex sont intrinsèquement sensibles aux vibrations mécaniques car leurs capteurs détectent les forces oscillantes. Les vibrations du pipeline à des fréquences proches de la fréquence de déversement des vortex peuvent provoquer fausses impulsions, perte de signal ou lectures erratiques . La plupart des processeurs de signaux numériques modernes incluent un filtrage adaptatif pour faire la distinction entre les signaux vortex et le bruit de vibration, mais les environnements soumis à de fortes vibrations (à proximité de compresseurs, de pompes ou de turbines à vapeur) doivent être évalués avec soin. Monter le compteur sur une bobine isolée des vibrations ou le déplacer plus loin de la source de vibrations sont des stratégies de remédiation pratiques.

Considérations sur la plage de débit et le débit minimum

Chaque débitmètre vortex a une vitesse d'écoulement minimale mesurable - généralement 0,5 à 1,0 m/s pour les liquides and 3 à 5 m/s pour les gaz et la vapeur — en dessous duquel le dégagement des vortex devient irrégulier et le signal peu fiable. Ce seuil inférieur est souvent appelé vitesse de coupure ou débit minimum détectable. En dessous de ce point, le compteur affiche zéro quel que soit le débit réel, ce qui doit être pris en compte dans les applications nécessitant de larges exigences de régulation.

Le taux de variation pratique pour la plupart des débitmètres vortex est 10:1 à 20:1 , contre 100:1 ou plus pour les débitmètres Coriolis ou magnétiques. Pour les systèmes à vapeur qui fonctionnent régulièrement à faible charge, par exemple pendant le démarrage de l'usine ou pendant la nuit, cette limitation peut entraîner des écarts de mesure importants, à moins que le compteur ne soit dimensionné de manière prudente pour le débit maximum attendu plutôt que pour le débit moyen.

Une règle de dimensionnement utile : sélectionnez une taille en mètre où le la vitesse d'écoulement normale en fonctionnement se situe entre 3 et 15 m/s pour le gaz/vapeur et entre 1 et 7 m/s pour les liquides. Cela garantit que le point de fonctionnement reste bien dans la plage linéaire tout en laissant une marge pour les pics de débit.

Sélection de la bonne configuration du débitmètre Vortex

Utilisez les critères de décision suivants pour identifier la variante de débitmètre vortex appropriée pour votre application :

1. Identifiez votre phase fluide et votre variabilité : Liquide à conditions stables → vortex standard. Vapeur saturée ou gaz à pression variable → compensation de pression. Vapeur surchauffée, gaz naturel ou tout gaz avec variation de pression et de température → compensation P T combinée.
2. Déterminer si un débit massique ou un débit volumétrique est requis : La facturation de l'énergie, le transfert de propriété et le contrôle de la combustion nécessitent généralement un débit massique. Le remplissage de réservoirs ou le traitement par lots peuvent nécessiter uniquement un débit volumétrique, auquel cas un compteur standard ou à compensation unique peut suffire.
3. Vérifier le nombre de Reynolds au débit minimum : Les compteurs à vortex nécessitent un nombre de Reynolds minimum d'environ Ré = 20 000 pour une perte fiable. Pour les liquides visqueux ou dans des conditions de très faible débit, ce seuil peut ne pas être atteint et une technologie alternative doit être envisagée.
4. Évaluer l'environnement d'installation : Des vibrations élevées, un débit pulsé ou un parcours rectiligne insuffisant peuvent nécessiter une technologie de compteur différente ou des modifications importantes de la tuyauterie avant que le comptage vortex soit viable.
5. Évaluer les besoins en communication et en intégration : Les compteurs à vortex compensés génèrent plusieurs variables de processus. Confirmez que le système de contrôle ou l'infrastructure d'acquisition de données prend en charge le protocole de sortie du compteur (HART, Profibus ou FOUNDATION Fieldbus) avant de spécifier une unité multivariable.

Pour la majorité des applications de mesure de l'énergie de la vapeur, qui représentent le cas d'utilisation le plus important des débitmètres à vortex compensés, une unité de compensation combinée de pression et de température constitue la spécification correcte. Le coût marginal par rapport à un modèle à pression uniquement est modeste, tandis que l'amélioration de la précision pour le service à vapeur surchauffée est substantielle et souvent requise par les normes de gestion de l'énergie du site telles que la norme ISO 50001.
