Qu'est-ce qui fait d'un débitmètre massique Coriolis la solution ultime pour des mesures de haute précision dans l'industrie moderne ?

Dans le contexte de transformation profonde de l’Industrie 4.0, la précision des mesures des fluides n’est plus seulement un paramètre technique ; il est devenu une mesure essentielle pour mesurer l’efficacité de la production automatisée et les niveaux de surveillance intelligents. Avec sa philosophie de conception subversive, le Débitmètre massique Coriolis a complètement brisé les chaînes de la mesure volumétrique traditionnelle, qui est souvent contrainte par des facteurs environnementaux tels que la température, la pression et la densité des fluides. Actuellement, cette technologie pénètre rapidement les secteurs manufacturiers haut de gamme tels que la pétrochimie, l'alimentation et la pharmacie, la fabrication de semi-conducteurs et l'industrie maritime, devenant ainsi la « référence » reconnue pour la surveillance de fluides complexes. Alors que les industries mondiales s’orientent vers la neutralité carbone et la réduction des déchets, la capacité de mesurer directement la masse constitue la base de données ultime pour l’optimisation des ressources et le suivi de l’empreinte carbone.

Qu'est-ce qu'un débitmètre massique Coriolis ?

Un débitmètre massique Coriolis est un instrument de précision sophistiqué conçu sur la base de principes dynamiques classiques, en particulier l'effet Coriolis. En termes d’essence physique, il s’agit de générations différentes des débitmètres traditionnels à orifice, à turbine ou électromagnétique. Les appareils conventionnels mesurent principalement le « volume » de fluide, qui est très sensible aux interférences dues à la dilatation ou à la contraction thermique. En revanche, un compteur Coriolis mesure la « vraie masse » du fluide, une quantité physique qui reste constante dans toutes les conditions de fonctionnement, que le fluide soit un liquide bouillant ou un gaz comprimé.

En interne, son noyau est constitué d'un ou deux tubes de mesure maintenus dans un état de vibration précisément contrôlé. Un petit actionneur haute fréquence (bobine d'entraînement) fait vibrer les tubes de mesure à leur fréquence naturelle spécifique, un peu comme un diapason. Cette conception utilise ingénieusement la force d'inertie générée par les particules fluides se déplaçant dans un système vibrant, convertissant l'attribut abstrait de la masse en signaux mécaniques capturables. Cette approche de mesure directe élimine le besoin de calculs de densité complexes, offrant ainsi une « source unique de vérité » aux ingénieurs de procédés.

Comment fonctionne un débitmètre massique ?

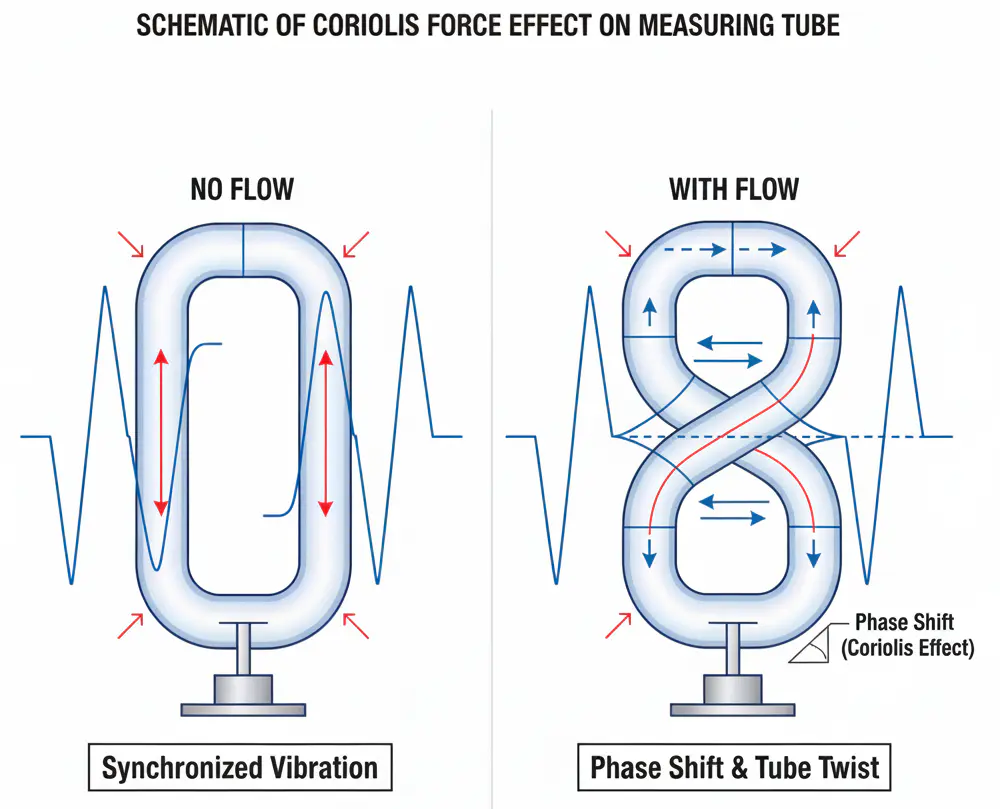

Pour comprendre en profondeur le mécanisme de fonctionnement de ce débitmètre, nous devons observer le comportement mécanique dynamique du fluide lorsqu'il pénètre dans les tubes vibrants haute fréquence. Ce processus peut être subdivisé en quatre étapes techniques principales :

Excitation de vibrations à haute fréquence : Une fois le débitmètre démarré, l'actionneur entraîne les tubes de mesure pour produire des micro-vibrations à haute fréquence (généralement 400-1 000 Hz). En état statique (pas de débit), les cycles de vibration de l'ensemble du tube sont complètement synchronisés dans le temps et dans l'espace. Les capteurs à l'entrée et à la sortie détectent des ondes sinusoïdales identiques.

Implication de la Force Coriolis : Lorsque le liquide ou le gaz commence à s'écouler à grande vitesse à travers les tubes vibrants, les particules de fluide en mouvement, en raison de l'inertie, tentent de résister à la vibration périodique des tubes. Côté entrée, le fluide résiste à l'éloignement du centre de vibration ; côté sortie, il résiste au retrait. Cette force d'interaction est connue en physique sous le nom de « force de Coriolis ».

Déformation mécanique et torsion : La force de Coriolis agit dans des directions opposées sur les moitiés d'entrée et de sortie du tube, provoquant une subtile « torsion » ou « déformation » du tube, invisible à l'œil nu. Cette torsion mécanique est directement proportionnelle au débit massique : plus la masse se déplace, plus la force est grande et plus la torsion est importante.

Conversion de déphasage et décodage de données : Cette déformation perturbe la synchronisation entre les deux extrémités du tube. Des capteurs installés aux extrémités d'entrée et de sortie capturent le « Décalage de phase » (délai) entre les deux signaux de vibration. Grâce à des puces de traitement du signal numérique (DSP) hautes performances, le système convertit instantanément cette différence de temps d'une microseconde en lectures de débit massique extrêmement précises, tout en calculant simultanément la densité à partir du changement de fréquence naturelle.

Quels sont les avantages importants des débitmètres Coriolis ?

La raison Débitmètres Coriolis ont remplacé les traditionnels dans de nombreux scénarios industriels haut de gamme découle d'une combinaison d'avantages techniques presque sans compromis :

Précision et répétabilité des mesures inégalées : Les compteurs Coriolis modernes peuvent fournir une précision de mesure de masse allant jusqu'à ±0,1 %, voire ±0,05 %. Ce niveau de précision est essentiel pour les transactions commerciales, où même une erreur de 0,5 % peut entraîner des millions de dollars de pertes sur un an. La répétabilité élevée garantit que le processus de fabrication reste cohérent, lot après lot.

Immunité supérieure aux vibrations et à l’environnement : La fréquence de fonctionnement interne de l'instrument est généralement réglée précisément autour de 400 Hz. Ce fonctionnement à haute fréquence agit comme un « filtre » naturel, permettant à l'appareil de distinguer son propre signal de mesure du bruit mécanique basse fréquence courant dans les environnements industriels, comme le rugissement des grands groupes motopompes, des compresseurs industriels ou des moteurs principaux des navires. Cela garantit une stabilité de lecture extrêmement élevée, même dans les conditions d'installation les plus « bruyantes ».

Mise en œuvre d'ingénierie simplifiée et maintenance à faible cycle de vie :

• Aucune exigence relative aux tuyaux droits : Contrairement aux compteurs à turbine ou à ultrasons qui nécessitent 10 à 20 diamètres de tuyaux droits pour stabiliser les profils d'écoulement, un compteur Coriolis est indépendant du profil d'écoulement. Dans des espaces exigus comme les plates-formes offshore ou les cabines de navires, cela permet d'économiser d'énormes quantités d'espace et des coûts d'ingénierie.
• Aucune pièce mobile dans le flux : Il n’y a pas de roulements qui s’usent ni de rotors qui se bouchent. Cela se traduit par un coût total de possession (TCO) incroyablement faible et une disponibilité élevée pour les infrastructures critiques.

« Capteur numérique » avec intégration multi-paramètres : Un seul compteur Coriolis fournit une « trinité » de données : débit massique, densité et température. En intégrant ces valeurs, le compteur peut également indiquer le débit volumique et la concentration, remplaçant ainsi trois instruments distincts par un seul nœud numérique.

Les séries VNER AC, AG et AH : solutions spécialisées pour les défis industriels

Pour répondre aux exigences diverses et souvent extrêmes de l'industrie moderne, VNER a développé trois séries spécialisées de débitmètres massiques Coriolis, chacune conçue pour des environnements opérationnels et des normes réglementaires spécifiques.

1. Débitmètre massique Coriolis série AC : le produit phare pour les applications industrielles polyvalentes

Le Débitmètre massique Coriolis série AC représente le summum de la technologie phare de VNER, conçue pour servir de « bête de somme » polyvalente pour la mesure de haute précision du débit massique et de la densité dans le plus large éventail de secteurs industriels.

• Excellence technique et intégrité du signal : Alimenté par la plate-forme d'émetteur entièrement numérique de la série A, il exploite le traitement avancé du signal numérique (DSP) pour gérer facilement les signaux à très faible débit. L'intégré MFD™ (entraînement multifréquence) La technologie offre une stabilité exceptionnelle même en présence de conditions biphasées de gaz ou de gaz-liquide entraînées, qui provoquent généralement la défaillance des compteurs traditionnels.

• Spécifications extrêmes : Il offre une précision de débit massique allant jusqu'à ±0,05 % et peut résister à des pressions de fonctionnement allant jusqu'à 15,0 MPa . Sa résilience thermique est inégalée, avec des modèles capables de fonctionner dans des zones cryogéniques à -196°C ou en cas de chaleur extrême jusqu'à 380°C .

• Applications clés : C'est le choix préféré pour le dosage chimique de précision, le mélange d'hydrocarbures dans les raffineries et les skids d'injection chimique à haute pression dans les environnements offshore exigeants.



2. Débitmètre massique Coriolis spécialisé AG CNG/LNG : dédié au ravitaillement en GNC et GNL

Le Débitmètre massique Coriolis spécialisé AG CNG/LNG est une ligne hautement spécialisée conçue spécifiquement pour la chaîne de valeur du gaz naturel, en se concentrant sur les défis uniques du transfert de propriété du gaz naturel comprimé (GNC) et du gaz naturel liquéfié (GNL).

• Résilience haute pression et cryogénique : Le modèle AG CNG015 est conçu pour survivre aux pressions extrêmes du ravitaillement en carburant des véhicules, évaluées jusqu'à 40,0 MPa . À l’inverse, les modèles GNL sont optimisés pour la réalité cryogénique du méthane liquide, maintenant ainsi l’intégrité structurelle à -196°C pour éviter les fuites et les inexactitudes.

• Algorithmes intelligents pour la mesure des gaz : Doté du propriétaire Algorithme A-GAS™ , cette série offre une résolution à ultra haute fréquence pour éliminer les erreurs généralement causées par une faible densité de gaz et une vitesse d'écoulement élevée. Cela garantit une précision certifiée du ravitaillement en lots de ±0,50 % .

• Applications clés : Indispensable pour les distributeurs de GNC dans les stations de vente au détail, le ravitaillement de navires GNL à grande échelle et le déchargement de remorques dans les stations satellites de pipelines virtuels.



3. Débitmètre massique à Coriolis hygiénique AH : la norme pour les processus hygiéniques et aseptiques

Le Débitmètre massique hygiénique Coriolis AH est dédié au monde sanitaire, où la propreté et la précision sont également primordiales. Il est adapté aux industries alimentaires, des boissons, des produits laitiers et pharmaceutiques.

• Ingénierie aseptique : Le capteur est doté d'un chemin d'écoulement auto-drainant et sans zone morte qui élimine le risque de croissance bactérienne. Les pièces en contact avec le produit sont polies selon un standard Ra 0,8 μm , avec un poli Ra 0,38 μm option pour les fluides pharmaceutiques les plus sensibles. C'est pleinement Compatible CIP/SIP , ce qui signifie qu'il peut subir des cycles répétés de stérilisation à haute température sans dérive en précision.

• Intégrité des matériaux et de la conformité : Tous les composants en contact avec le fluide sont fabriqués à partir de SS316/SS316L et sont entièrement conformes à ASME-BPE et d'autres normes sanitaires mondiales, garantissant le plus haut niveau de sécurité des produits.

• Applications clés : Critique pour la standardisation des matières grasses dans la transformation du lait, le dosage précis des ingrédients dans les brasseries et la préparation de tampons dans la fabrication pharmaceutique où la traçabilité des lots est obligatoire.



Tableau comparatif des technologies traditionnelles de mesure de débit

Quels fluides un compteur Coriolis peut-il mesurer ?

Le Coriolis flowmeter is hailed by the industry as a "universal player." Its robust adaptability means that as long as the material of the measuring tube—ranging from 316L Stainless Steel to Hastelloy C22 or Titanium—is compatible with the corrosiveness of the medium, it can handle almost all conditions:

Manipulation de liquides extrêmement complexes : Il excelle dans la mesure des polymères à haute viscosité qui saisiraient un compteur à turbine, des boues minières présentant des caractéristiques de fluide non newtoniennes et des suspensions abrasives. Dans le secteur pharmaceutique, sa conception « à vidange complète » prend en charge le nettoyage sur place (CIP) et la stérilisation sur place (SIP), garantissant ainsi l'absence de contamination croisée entre les lots.

Comptage de gaz industriel de haute précision : Les gaz sont hautement compressibles, ce qui rend la mesure volumétrique un véritable cauchemar. Un compteur Coriolis ignore les fluctuations de pression et mesure directement les molécules de gaz. Cela en fait le choix privilégié pour le transfert commercial de gaz naturel à haute pression, les stations de ravitaillement en hydrogène et la distribution industrielle de gaz pur.

Défis et frontières du flux biphasé : Historiquement, un « écoulement de bouchons » ou un entraînement élevé de gaz provoquait le blocage des compteurs Coriolis. Cependant, la prochaine génération de compteurs utilise un « entraînement multi-fréquence » et des algorithmes DSP avancés pour maintenir les vibrations même lorsque le fluide est un mélange désordonné de pétrole, d'eau et de gaz. Il s’agit d’une avancée majeure pour l’industrie pétrolière et gazière, en particulier dans le domaine de la surveillance des têtes de puits où l’installation des équipements de séparation est trop coûteuse.

Questions fréquemment posées sur les débitmètres Coriolis

1 : Pourquoi un compteur Coriolis est-il plus cher que les autres types ? R1 : Le coût initial est plus élevé en raison de la fabrication complexe des tubes vibrants et de l’électronique sophistiquée requise pour le traitement du signal à la microseconde. Cependant, si l'on prend en compte l'absence de tuyauterie droite, le retrait des transmetteurs de température/pression et la conception sans entretien, le « coût total de possession » est souvent inférieur sur une période de 5 ans.

2 : L’orientation du compteur est-elle importante lors de l’installation ? R2 : Oui. Pour les applications liquides, la position « tubes vers le bas » est préférable pour éviter que des bulles d'air ne soient piégées. Pour les applications au gaz, il est préférable d'utiliser les tubes vers le haut pour permettre à toute humidité condensée de s'écouler. Le montage latéral est utilisé pour les boues auto-drainantes.

3 : Un compteur Coriolis peut-il être endommagé par de l'air dans la conduite ? A3 : Généralement, non. Bien que l'air puisse provoquer une « erreur de mesure » ou un « bruit » temporaire dans le signal, il n'endommage pas mécaniquement le compteur. L'électronique est conçue pour récupérer le signal dès que le débit de liquide revient à la normale.

4 : Existe-t-il une limite de viscosité maximale pour ces compteurs ? A4 : Il n’y a pas de limite théorique à la physique de l’effet Coriolis. Cependant, en pratique, la limite est déterminée par la chute de pression. Les fluides extrêmement visqueux nécessitent plus de pression de pompe pour se déplacer dans les tubes incurvés du compteur.

5 : À quelle fréquence dois-je réétalonner un compteur Coriolis ? A5 : Puisqu’il n’y a aucune pièce mobile susceptible de s’user, le « point zéro » est incroyablement stable. De nombreuses industries ne recalibrent que tous les 2 à 5 ans, ou chaque fois que les exigences réglementaires l’exigent. Si le compteur n’est pas soumis à une corrosion ou une érosion extrême, son facteur d’étalonnage reste remarquablement constant.

En tant que solution ultime pour des mesures de haute précision dans l'industrie moderne, l'adoption généralisée du Débitmètre massique Coriolis marque un saut total de « l’ère du comptage volumétrique brut » à « l’ère du contrôle précis de la masse ». En fournissant une source de données unique, fiable et multiparamétrique, il permet aux ingénieurs d'optimiser leurs processus avec une granularité sans précédent. Qu'il s'agisse de garantir le profil aromatique exact d'une boisson gazeuse ou de gérer le transfert commercial de millions de gallons de GNL, le compteur Coriolis s'impose comme la sentinelle la plus fiable dans le monde de la dynamique des fluides. Grâce à l'itération continue de la technologie de détection et de la puissance de calcul, cet appareil intelligent jouera sans aucun doute un rôle irremplaçable dans les usines vertes et la transition énergétique mondiale du futur.
