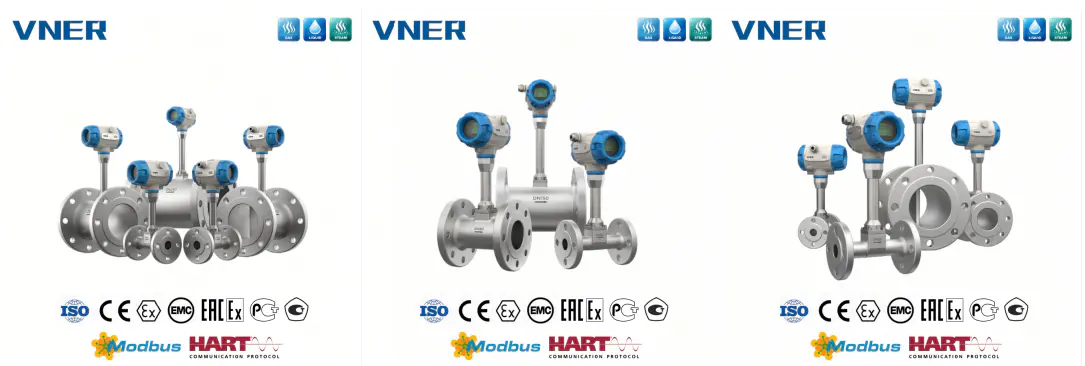

Pourquoi un débitmètre Vortex devient-il instable – ou même cesse de fonctionner – après l'installation ?

Avez-vous déjà rencontré un débitmètre vortex qui montre une mauvaise précision, de grandes fluctuations de signal ou même une perte totale de signal après l'installation ?

Dans de nombreux cas, la cause première n’est pas l’instrument lui-même, mais plutôt des pratiques de dimensionnement et d’installation inappropriées. Les débitmètres Vortex sont très sensibles au profil de vitesse, au régime d'écoulement et à la configuration de la tuyauterie. De petits écarts dans ces détails peuvent entraîner des erreurs de mesure importantes.

Cet article explique les principes d'ingénierie clés derrière le dimensionnement approprié, la sélection du réducteur et les exigences en matière de tuyaux droits, sur la base des normes industrielles et de recherches expérimentales vérifiées.

1. Dimensionnement des mètres pour un taux de rotation large : pourquoi une réduction du diamètre est souvent nécessaire

Pour parvenir à un taux de couverture élevé et garantir une force de signal suffisante à de faibles débits, il est courant en ingénierie de réduire le diamètre du débitmètre par rapport au pipeline afin d'augmenter la vitesse du fluide.

Pour débitmètres dépendants du profil de vitesse -tels que :

• Débitmètres vortex
• Débitmètres à tourbillon (précession vortex)
• Débitmètres électromagnétiques

cette correspondance de diamètre est généralement obtenue en utilisant réducteurs concentriques .

Principe général de dimensionnement

• Dans la plupart des applications, le Le diamètre nominal du débitmètre doit être égal ou inférieur au diamètre du tuyau. .
• Pour vortex flowmeters, the calculated meter size is often une à deux tailles nominales plus petites que le pipeline.

Exemple

• Canalisation : 8" (DN200)
• Débitmètre Vortex : 4" (DN100)

Dans des cas particuliers, tels que transfert transactionnel d'huile ou mesure d'azote à faible débit — des réductions encore plus importantes peuvent être appliquées pour répondre à des exigences de refus extrêmes.

Cependant, le surdimensionnement reste un problème fréquent. Dans plusieurs projets, des débitmètres vortex ont été sélectionnés trop grand , ce qui donne :

• Vitesse insuffisante en fonctionnement normal
• Fonctionnement en dehors de la plage de mesure effective
• Forte instabilité du signal après la mise en service

Remarque sur le cas :

Pour nitrogen service with a 4" pipeline selected for start-up demand, installing a 1/2" vortex flowmeter represents an extreme reduction. Both the pipeline sizing logic and the meter selection require careful revaluation.

2. Sélection du réducteur : utilisez toujours des réducteurs concentriques

Chaque fois qu'une réduction ou une expansion du diamètre du tuyau est requise dans les installations de débitmètres à vortex :

Des réducteurs concentriques doivent être utilisés.

Les réducteurs excentriques créent des profils de vitesse asymétriques qui dégradent considérablement la précision des mesures dans les instruments sensibles à la vitesse.

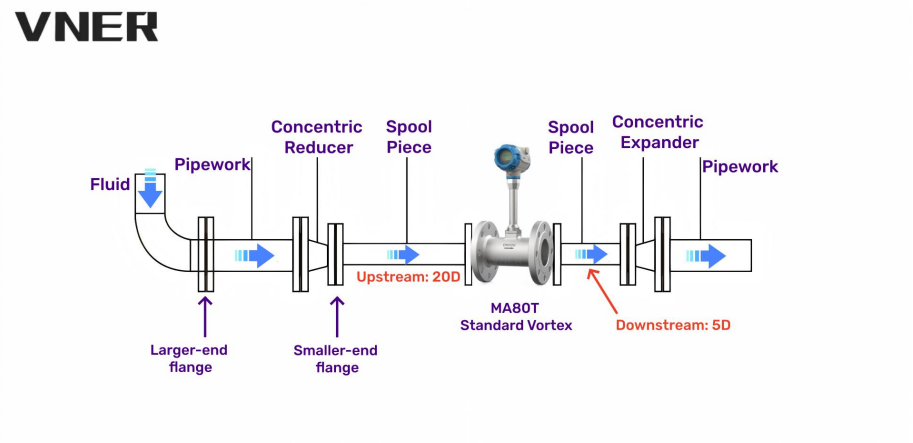

3. Exigences relatives aux tuyaux droits pour les installations à diamètre réduit

Exigences de géométrie du réducteur

Pour minimiser la distorsion du débit :

• Le l'angle de cône α du réducteur ne doit pas dépasser 15°
• Dans ces conditions, le réducteur peut être traité comme faisant partie de la longueur du tuyau droit.

Les deux les réducteurs en amont et en aval doivent être des réducteurs concentriques et progressifs.

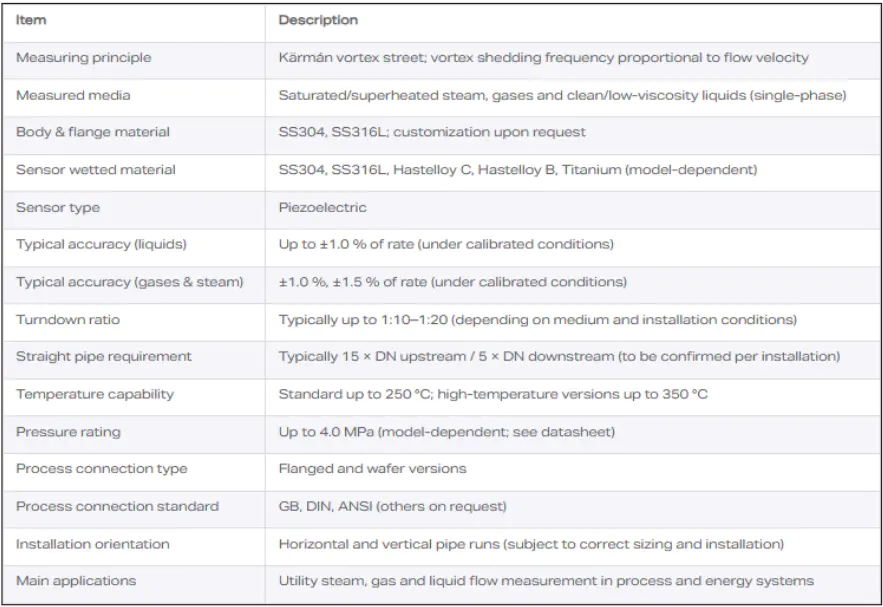

4.Exigences minimales de longueur droite en amont (valeurs typiques)

D = diamètre interne du tuyau

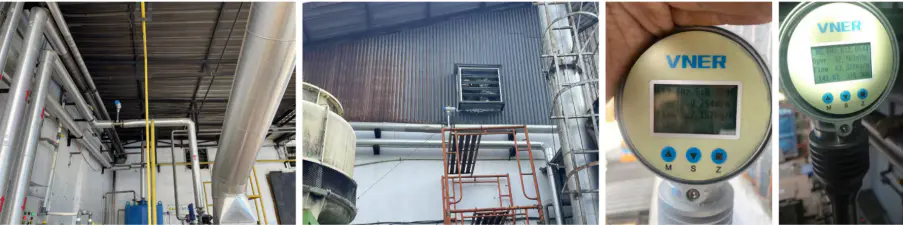

5.Conditions générales d'installation des débitmètres Vortex

Un débitmètre vortex correctement installé doit répondre aux conditions suivantes :

a) Installé horizontalement ou verticalement (pour les liquides : sens d'écoulement de bas en haut) dans une canalisation correspondant au diamètre nominal

b) Longueurs de tuyaux droits en amont et en aval adéquates et dégagées, comme spécifié

c) Alignement coaxial avec le pipeline ; les joints ne doivent pas empiéter sur le débit

d) La tuyauterie à plusieurs sections doit rester droite avec un désalignement d'axe minimal.

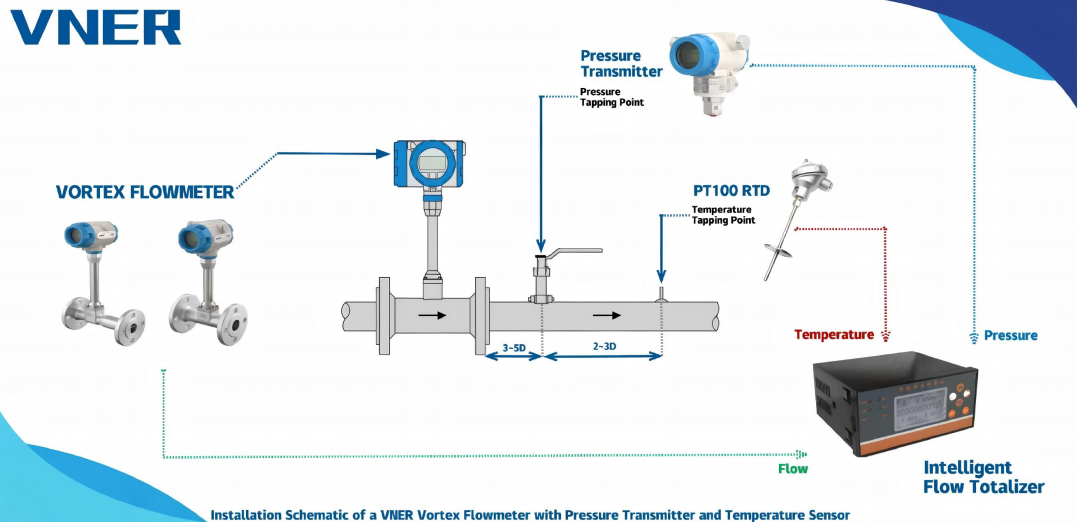

e) Mesure de température :

• De préférence via un doigt de gant intégré
• Sinon, localisez le capteur 2 à 5D en aval

f) Mesure de pression :

• De préférence via une prise de pression intégrée
• Sinon, localisez le tapotement 2 à 7D en aval

g) Pas de vannes ni de conduites de dérivation dans les sections de tuyaux droites

h) Absence de régulateur de débit en amont du compteur

i) Si des bulles de gaz ou des impuretés sont présentes, installer des séparateurs ou des filtres en amont de la ligne droite

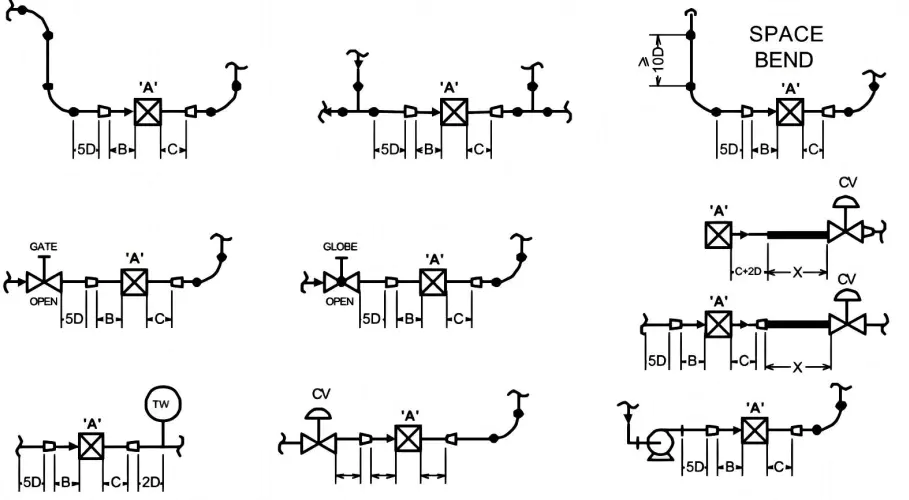

6. Longueurs de tuyaux droits typiques (mesure de conduits fermés)

7. Emplacement des vannes et considérations relatives au débit biphasé

• Évitez les vannes ou les dérivations à proximité du débitmètre
• Les réducteurs de pression peuvent provoquer un changement de phase en aval
• Les écoulements diphasiques (gaz dans liquide ou liquide dans gaz) doivent être évités
• Utiliser des séparateurs de gaz ou des filtres en amont si nécessaire

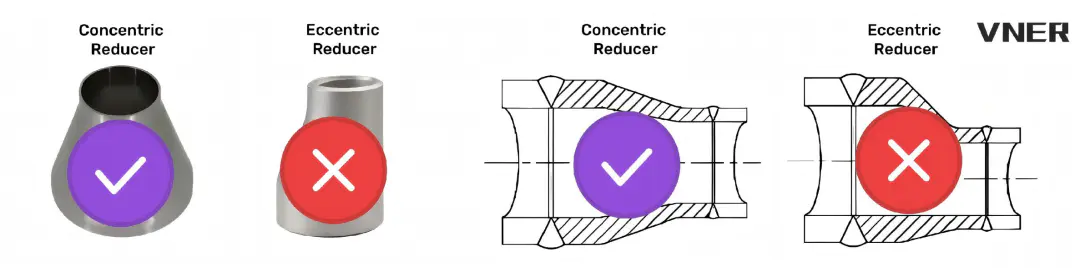

8.Pourquoi les réducteurs excentriques doivent être évités

Les débitmètres massiques Coriolis et les compteurs volumétriques sont indépendants du profil de vitesse.

Tous les autres débitmètres dépendent du profil de vitesse et nécessitent des longueurs de tuyaux droites en amont et en aval.

Conseils clés pour l’industrie :

• Les exigences d’installation des dispositifs à pression différentielle doivent être conformes OIN 5167-1
• Pour other flowmeters, manufacturer installation guidelines must be strictly followed
• Les réducteurs excentriques perturbent gravement les profils de vitesse et ne doit pas être utilisé à proximité de compteurs dépendant de la vitesse

9.Effet des réducteurs concentriques sur le profil de vitesse (preuve expérimentale)

Des études expérimentales menées par TNO et Delft Hydraulique en utilisant de l'air et de l'eau, démontrer :

• Un réducteur concentrique avec un rapport de diamètre D_mètre / D_tuyau ≈ 0,44 peut convertir un profil de vitesse asymétrique en un profil presque symétrique (asymétrie < 2 %)
• Le downstream velocity profile resembles a profil de vitesse de type plug (PTVP)
• À 5D en aval , le profil reste stable sur :
  Re = 50 000 à 250 000 (air)
  Re = 20 000 à 500 000 (eau)
• Réducteurs concentriques ne pas éliminer le tourbillon , en particulier celui provoqué par les courbures spatiales
• Les appareils anti-tourbillon peuvent nécessiter Longueur ≥6D , en fonction du pas de tourbillon

Résumé des conclusions

• Réducteurs concentriques significantly improve velocity symmetry
• Ley do not remove swirl
• Seuls les réducteurs concentriques offrent cet avantage
• Les réducteurs excentriques introduisent une grave distorsion de vitesse

10.Exigences relatives aux tuyaux droits pour les installations à diamètre réduit

(D_meter / D_pipe ≤ 0,7)

Conclusion finale sur l'ingénierie

Lorsqu’un débitmètre vortex fonctionne sous-performant, la cause est rarement la « qualité de l’instrument ».

Le plus souvent, il s'agit d'un problème au niveau du système impliquant :

• Mauvaise sélection du diamètre
• Type de réducteur incorrect
• Longueur de tuyau droit insuffisante
• Profil de vitesse déformé

Correct sizing réducteurs concentriques disciplined piping design constituent la base d'une mesure stable et précise du débit vortex.

Si vous concevez correctement le champ d'écoulement, l'instrument fera son travail.
