Pourquoi le débitmètre à turbine liquide est-il essentiel pour le dosage de liquides de haute précision ?

Dans le domaine de la mesure précise des fluides, le débitmètre à turbine liquide reste l'un des instruments les plus fiables et les plus efficaces pour manipuler des fluides propres et à faible viscosité. Le Débitmètre à turbine liquide série LWGY témoigne de cette fiabilité, offrant une conception compactee qui allie robustesse mécanique et détection électronique sophistiquée. Conçu spécifiquement pour les systèmes industriels et commerciaux, ce débitmètre convertit l'énergie cinétique du fluide en une fréquence de rotation mesurable. En se concentrant sur une construction simple et une réponse rapide, la série LWGY offre une solution rentable mais très précise pour diverses applications liquides allant du traitement de l'eau au traitement chimique raffiné.

Comment la série LWGY convertit-elle la vitesse d'écoulement en données de rotation ?

Le principe fonctionnel de base du Débitmètre à turbine liquide est d’une simplicité trompeuse mais nécessite une ingénierie précise pour maintenir la précision. Lorsque le liquide pénètre dans le compteur, il est d'abord conditionné pour garantir un profil d'écoulement stable avant d'interagir avec les composants internes.

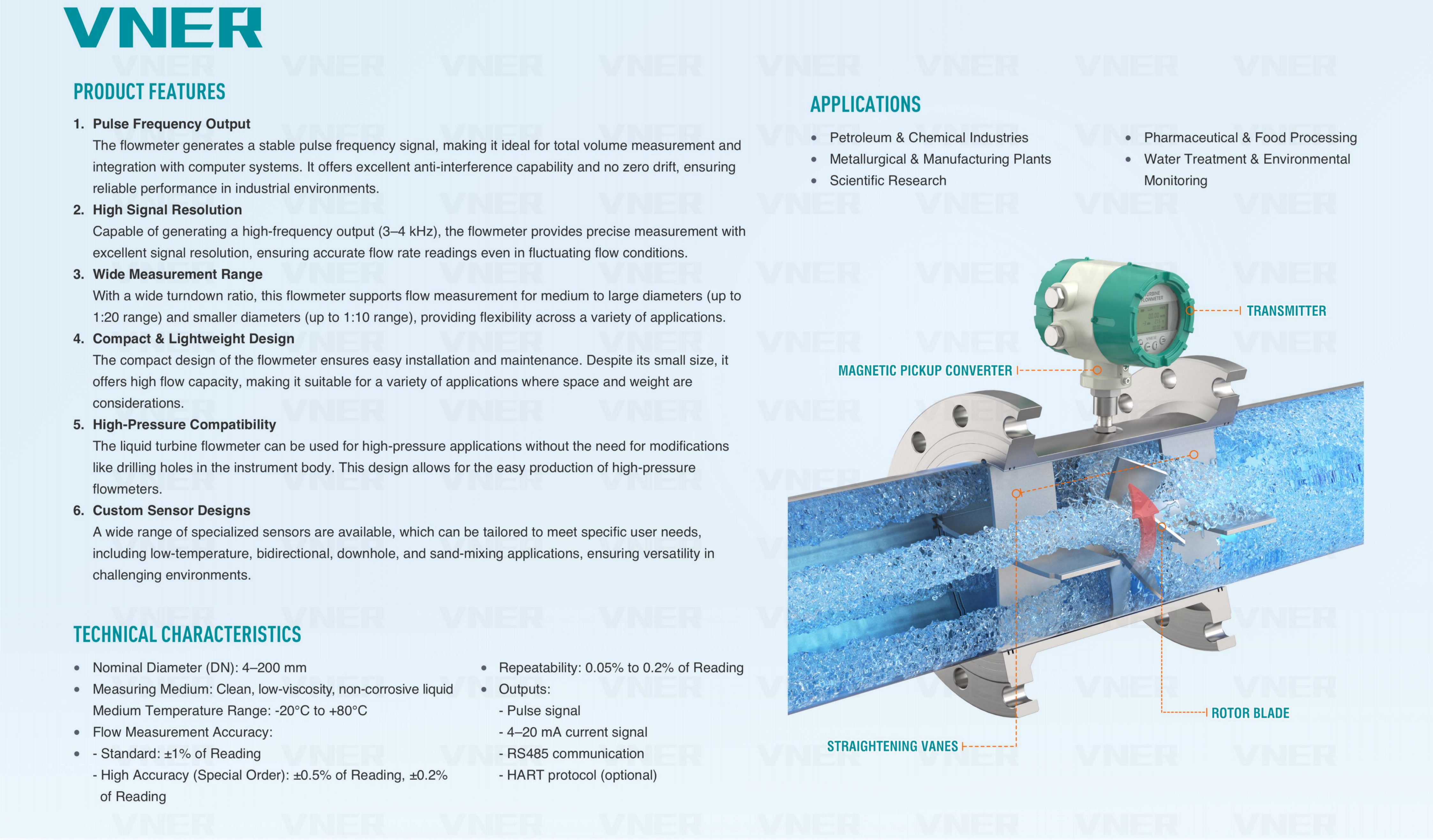

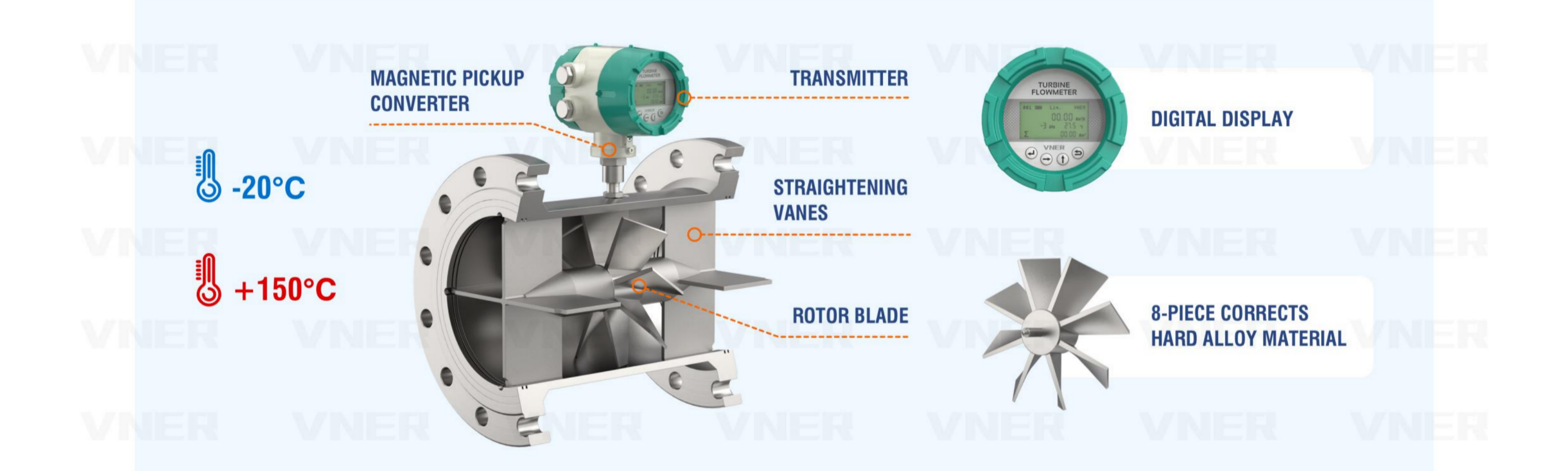

Quel est le rôle du redresseur de flux et de l’ensemble rotor ?

Le processus commence lorsque le liquide passe à travers un système intégré redresseur de flux . Ce composant est essentiel car il élimine les turbulences et les tourbillons provoqués par les coudes de tuyaux ou les vannes en amont. Une fois le flux stabilisé, il passe sur le rotor de turbine . L'angle des pales du rotor est conçu de telle sorte que la vitesse du liquide force la turbine à tourner. Grâce aux roulements usinés avec précision et au rotor léger, la vitesse du rotor devient directement proportionnelle à la débit volumétrique . Cette relation linéaire est ce qui permet au Débitmètre à turbine liquide pour maintenir une telle précision sur toute sa plage de fonctionnement.

Comment le capteur de ramassage détecte-t-il les passages précis de la lame ?

Pour traduire la rotation mécanique en sortie électrique, la série LWGY utilise un capteur haute sensibilité capteur de collecte . Lors de la rotation de la turbine, les pales en acier inoxydable traversent le champ magnétique généré par le capteur situé à l'extérieur du corps d'écoulement. Chaque fois qu'une lame passe devant le capteur, une impulsion est générée. Le résultat signal de pouls présente une fréquence directement proportionnelle à la vitesse d’écoulement. Cette sortie numérique peut être envoyée directement à un écran local, un automate ou un contrôleur de lots pour une surveillance et un enregistrement des données en temps réel.

Quelles sont les principales spécifications techniques de la série LWGY ?

Pour faciliter l'intégration du système et la sélection du matériel, le tableau suivant présente les caractéristiques fondamentales du Débitmètre à turbine liquide série LWGY :

Pourquoi la série LWGY est-elle adaptée aux applications de dosage et de distribution ?

Dans de nombreux processus industriels, la capacité à mesurer un volume spécifique de liquide de manière rapide et répétée est plus importante que la surveillance d'un débit continu. Le Débitmètre à turbine liquide excelle dans ces scénarios de « batching » en raison de ses propriétés physiques uniques.

Le temps de réponse rapide améliore-t-il la précision de la distribution ?

L'une des caractéristiques marquantes du Série LWGY est son rotor à faible inertie. Contrairement aux compteurs volumétriques plus lourds, le rotor de la turbine dans ce Débitmètre à turbine liquide accélère et décélère presque instantanément avec l'écoulement du liquide. Cette « réponse rapide » est vitale pour distribution applications où les vannes s’ouvrent et se ferment rapidement. Si un compteur a un temps de réponse lent, il peut manquer le « bouchon » initial de fluide ou continuer à compter après la fermeture de la vanne, entraînant des erreurs cumulatives. Le LWGY garantit que chaque goutte est prise en compte du début à la fin.

Comment une excellente répétabilité profite-t-elle au contrôle qualité ?

Dans le domaine des mélanges chimiques ou du « batching » pharmaceutique, la cohérence est la principale mesure du succès. Le Débitmètre à turbine liquide offres excellente répétabilité , généralement entre 0,05 % et 0,2 %. Cela signifie que si le même volume de liquide passe plusieurs fois dans le compteur dans les mêmes conditions, le débit restera pratiquement identique. Pour les opérateurs industriels, cette fiabilité simplifie le contrôle qualité et garantit que les formulations de produits restent cohérentes sur des milliers de cycles.

Le débitmètre à turbine liquide peut-il résister aux environnements industriels à haute pression ?

Alors que les mécanismes internes sont suffisamment délicats pour détecter de faibles débits, le boîtier externe du Débitmètre à turbine liquide est construit pour la durabilité. Le Série LWGY est conçu pour prospérer dans des environnements mécaniques exigeants.

La conception mécanique robuste est-elle capable de supporter des pressions élevées ?

Construite en acier inoxydable de haute qualité (304 ou 316L), la série LWGY présente un conception mécanique robuste capable de résister à des pressions de conduite importantes. Ceci capacité haute pression en fait un choix privilégié pour les bancs d'essais hydrauliques, l'injection d'eau dans les champs pétrolifères et les systèmes de nettoyage à haute pression. La capacité du compteur à maintenir son intégrité structurelle sous pression garantit que les jeux internes entre le rotor et le boîtier restent constants, empêchant ainsi la dérive de mesure ou la défaillance mécanique lors des pics de pression.

Pourquoi la propreté est-elle une condition préalable à la longévité des compteurs à turbine ?

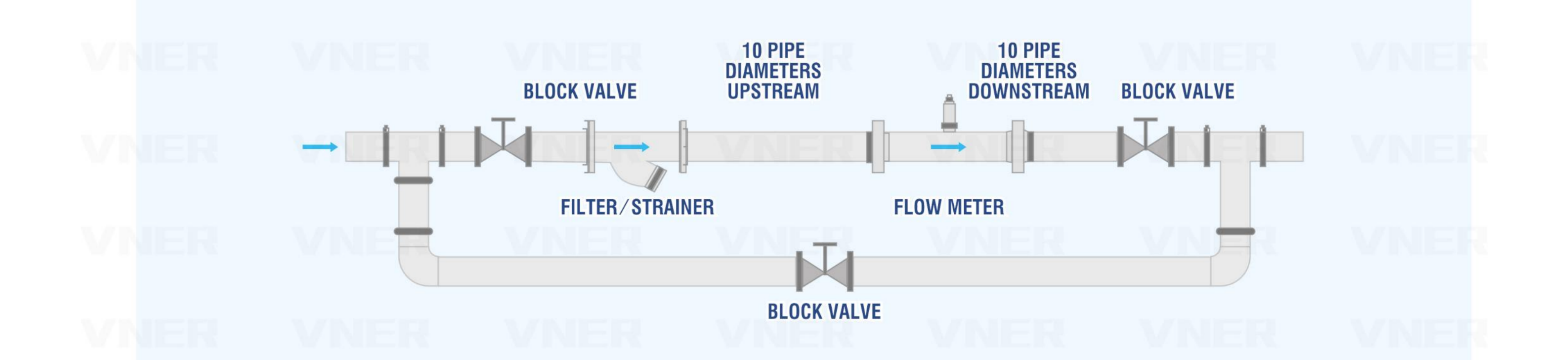

Il est important de noter que le Débitmètre à turbine liquide est spécialement conçu pour les médias qui sont propre et exempt de grosses particules ou de contenu fibreux . Étant donné que la turbine tourne à grande vitesse sur des roulements de précision, tout débris solide pourrait provoquer une abrasion ou même bloquer le rotor. Dans les systèmes où le liquide peut contenir des particules occasionnelles, l'installation d'un filtre de 20 à 40 mailles en amont est une recommandation standard pour protéger le LWGY composants internes et prolonger la durée de vie de l'appareil.

Comment le faible poids et la construction compacte profitent-ils à la conception du système ?

Les skids industriels modernes et les unités de comptage portables nécessitent des composants à la fois puissants et portables. Le Débitmètre à turbine liquide répond parfaitement à ces exigences.

Le facteur de forme compact simplifie-t-il la mise à niveau ?

Le Série LWGY se caractérise par son compact and faible poids conception. Comparé aux débitmètres électromagnétiques encombrants ou aux compteurs à Coriolis lourds, le débitmètre à turbine peut être installé dans des configurations de tuyauterie étroites sans avoir besoin de supports lourds. Cela le rend particulièrement intéressant pour le « compteur de liquides à usage général » où une disposition de canalisation existante ne peut pas être facilement modifiée. Les raccords à brides ou filetés permettent une installation et un retrait rapides pendant les périodes de maintenance.

Qu'est-ce qui fait de ce compteur une solution rentable pour le comptage général ?

En se concentrant sur une conception mécanique simplifiée, le Débitmètre à turbine liquide offre un haut niveau de performance à un prix inférieur à celui de nombreuses technologies alternatives. Pour le « comptage de liquides à usage général » dans les bâtiments commerciaux, comme la surveillance de l'eau réfrigérée ou le suivi de la consommation de carburant, la série LWGY offre la précision nécessaire sans le coût excessif des compteurs spécialisés plus complexes. Sa simplicité se traduit également par une facilité d'utilisation ; le capteur de collecte et les convertisseurs locaux sont souvent plug-and-play, nécessitant un effort d'étalonnage minimal pour les liquides standard comme l'eau ou le diesel.

Comment le signal d’impulsion est-il exploité pour la surveillance à distance ?

Le "Digital Native" nature of the Débitmètre à turbine liquide la sortie le rend hautement compatible avec l’automatisation moderne.

Le signal peut-il être intégré aux systèmes PLC et SCADA ?

Le raw signal de pouls généré par le LWGY est une fréquence propre et carrée qui est facilement interprétée par presque tous les automates programmables (Programmable Logic Controller). Pour les installations évoluant vers l'Industrie 4.0, le compteur peut être équipé d'un émetteur qui convertit cette impulsion en un signal analogique 4-20 mA ou en une sortie numérique Modbus RS485. Cela permet au débit volumétrique et un flux totalisé à surveiller depuis une salle de contrôle centrale, facilitant les ajustements des processus à distance et la gestion automatisée des stocks.

L'affichage local est-il une option pour les applications autonomes ?

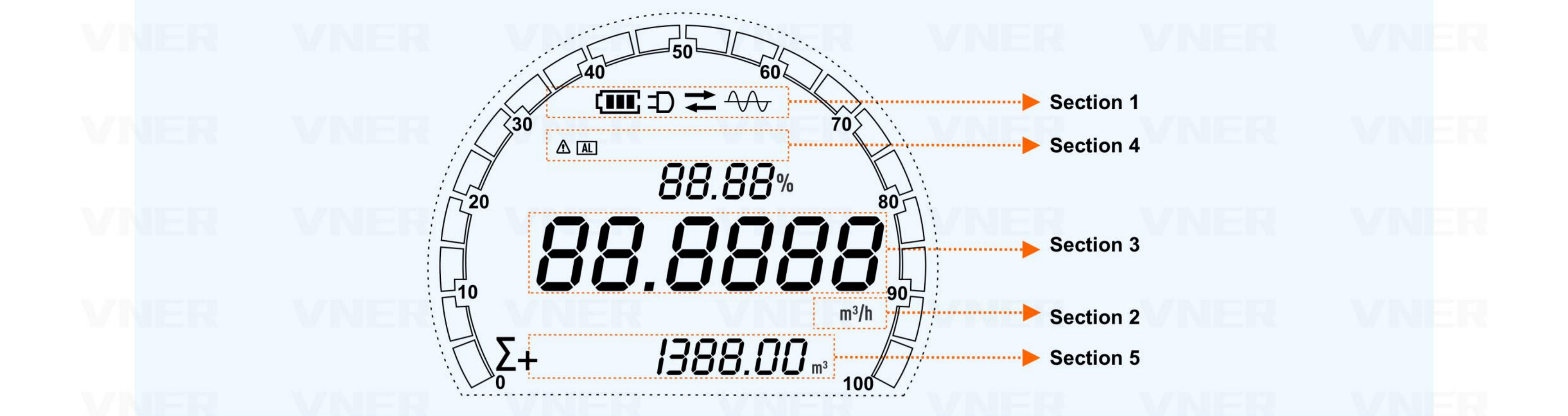

Pour les applications où un système de contrôle n'est pas présent, le Série LWGY peut être équipé d'un intégrateur local alimenté par batterie. Cela permet aux opérateurs de lire le débit et le volume total directement au point de mesure. Qu'il soit utilisé pour vérifier l'efficacité d'une pompe ou surveiller la consommation d'eau d'une machine spécifique, le Débitmètre à turbine liquide fournit des données claires et immédiates, essentielles à la transparence opérationnelle et à la gestion des ressources.
